Inleiding Logboek dataverwerkingen

De standaard Logboek dataverwerkingen levert geen kant-en-klare softwareoplossing. Wel biedt de standaard richtlijnen waar het Logboek dataverwerkingen van een applicatie aan moet voldoen. Dit document geeft aan hoe de standaard zich verhoudt tot de Architectuur Digitale Overheid 2030 en de Domeinarchitectuur Gegevensuitwisseling

Diensten en producten
- De standaard Logboek dataverwerkingen is als product voornamelijk gericht op het verantwoorden van dataverwerkingen door overheden in het kader van hun taken (Regie op Gegevens en de Transparante Overheid). Dit betekent dat het gebruik van deze standaard door overheidsorganisaties de informatiepositie van burgers en bedrijven ten opzichte van de overheid sterk verbetert zodat zij meer grip op en inzicht in hun persoonsgebonden data hebben (inzicht in data over jezelf). Daarnaast draagt deze standaard aan bij Verantwoord datagebruik en ruimer meervoudig gebruik data. Implementatie van deze standaard draagt bij aan de verantwoording over, en het doelmatig gebruik van data.
Kanalen
- Het Logboek dataverwerkingen is een service behorend bij een applicatie die specifieke data verwerkt waarover uiteindelijk verantwoording moet kunnen worden afgelegd (bijvoorbeeld persoonsdata of data over geografische objecten). De standaard geeft geen richtlijnen ten aanzien de ontsluiting van deze logdata richting belanghebbenden, wel geeft het een richting ten aanzien van de inrichting en het gedrag van het Logboek dataverwerkingen.
Organisatie
- De Overheid bestaat uit vele (semi)autonome organisaties. Door gezamenlijke afspraken te maken ten aanzien van logging van verwerkte data, ondersteunt de standaard het doel om naar de burger toe als één organisatie te kunnen verantwoorden.
Processen
- Voor het verwerken van data zijn vaak ook data nodig van andere (overheids)organisaties. De implementatie van de standaard Logboek dataverwerkingen zorgt er voor dat loggings tracing-metadata bevat zodat altijd kan worden nagegaan wat de bron van specifieke data was. De standaard ondersteunt hiermee het uitgangspunt dat (overheids)organisaties zorgen voor onderlinge samenhang van data.
Bedrijfsfuncties
- Overheidsfuncties moeten eenduidig een helder belegd zijn, het moet helder zijn welke (overheids)organisaties verantwoordelijk zijn voor het leveren van product of dienst. Door het gebruiken van de standaard Logboek datalogverwerkingen door alle dataverwerkende (overheids)organisaties op een soortgelijke manier wordt het duidelijk welke data gebruikt zijn en door wie.

Api's / Services
- Naast richtlijnen voor de inrichting en het gedrag van het Logboek dataverwerkingen, biedt deze standaard ook een aantal voorbeeld API's:
- Inzicht API: deze service geeft de mogelijkheid een query uit te voeren op loggings van dataverwerkingen (nog niet beschikbaar).
- Register van de Verwerkingsactiviteiten: deze service geeft de mogelijkheid de data van een Register van Verwerkingsactiviteiten te bekijken (nog niet beschikbaar).

De API's zijn ontworpen en ontwikkeld volgens de standaard Rest-API Design Rules.

Applicaties
- De standaard biedt geen applicatie aan, wel biedt het richtlijnen ten aanzien van het gedrag en invulling van het Logboek dataverwerkingen. Hiermee geeft de standaard de vrijheid aan organisaties om zelf op basis van de specifieke implementatie van een dataverwerkende Applicatie een Logboek te ontwikkelen wat qua gedrag en (meta)data gelijkvormig is over alle (overheids)organisaties heen.
Berichtenverkeer / datauitwisseling
- Het berichten verkeer met betrekking tot het Logboek dataverwerkingen heeft geen directe connectie met de burger. Wel is het van belang bij opvraag van data bij andere organisaties traceringsdata worden verstuurd en opgeslagen in het Logboek zodat altijd duidelijk wat de bron is van data die verwerkt zijn. Deze standaard biedt een traceringsmethodiek aan zodat de datauitwisseling tussen organisaties vastgelegd en verantwoord kan worden.
Data
- De Nederlandse Basisregistraties vervullen een essentiële rol in het vastleggen en gecontroleerd beheren van data. Organisaties kunnen aan elkaar data ter beschikking te stellen vanuit 'kernregistraties'. De standaard Logboek dataverwerkingen biedt een richtlijn voor het loggen van verwerkte data van al deze basisregistraties.

Onderstaande stelselplaat geeft een globaal overzicht van de bronhouders, de aanbieders en afnemers van data.

Architectuur Digitale Overheid 2030

[bron: Architectuur Digitale Overheid 2030]

Een belangrijk kader voor de standaard Logboek dataverwerkingen is de uitwerking van het GDI meerjarenvisie op basis van de Architectuur Digitale Overheid 2030 met als specifiek onderwerp Gegevensuitwisseling. De standaard Logboek dataverwerking kan gepositioneerd worden in de GDI Gegevensuitwisseling als standaard waarin een 'Uitwisselingsafspraak' geformaliseerd wordt. Waarbij de daadwerkelijke logging betrekking heeft op de 'Operatie' in de modelplaat GDI-Gegevensuitwisseling.

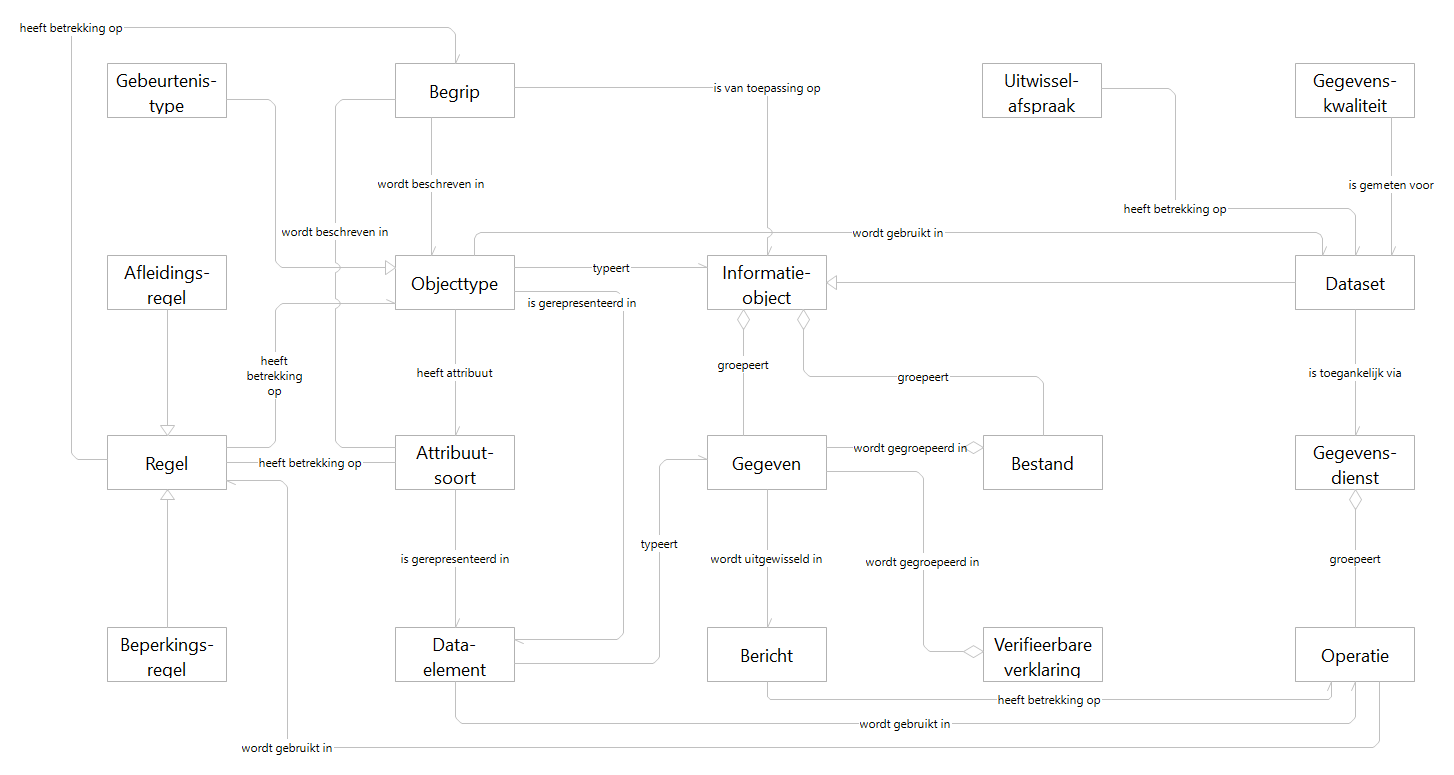

Bedrijfsobjectenmodel

[Bron: GDI – Gegevensuitwisseling]

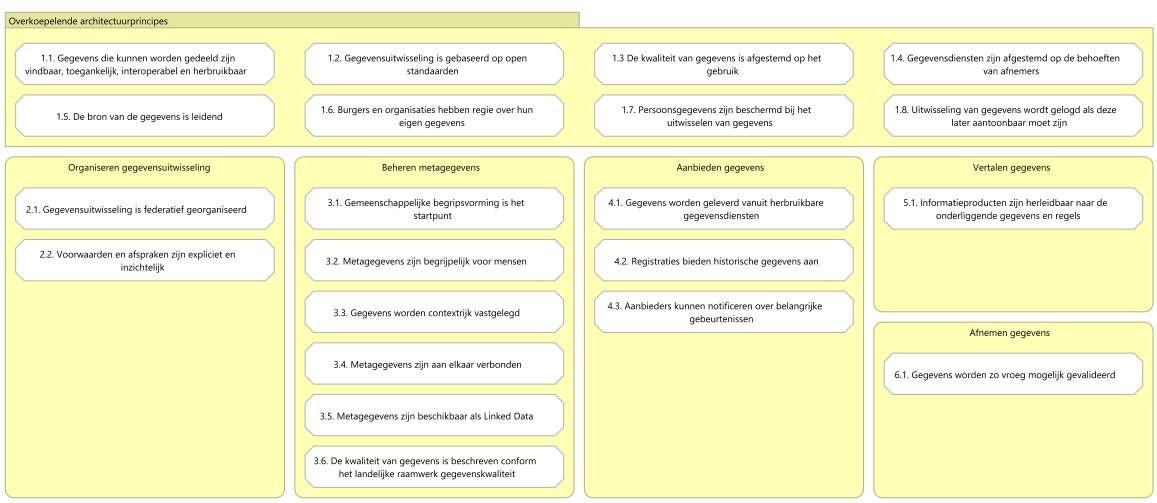

Onderstaand figuur geeft een overzicht van de architectuurprincipes uit het GDI meerjarenvisie en hun relatie met de belangrijkste functie voor data uitwisseling.

architectuurprincipes

[Bron: MIDO/GDI Domeinarchitectuur Gegevensuitwisseling]

De relatie en invulling van de standaard Logboek dataverwerkingen staat uitgewerkt in de volgende paragraaf.

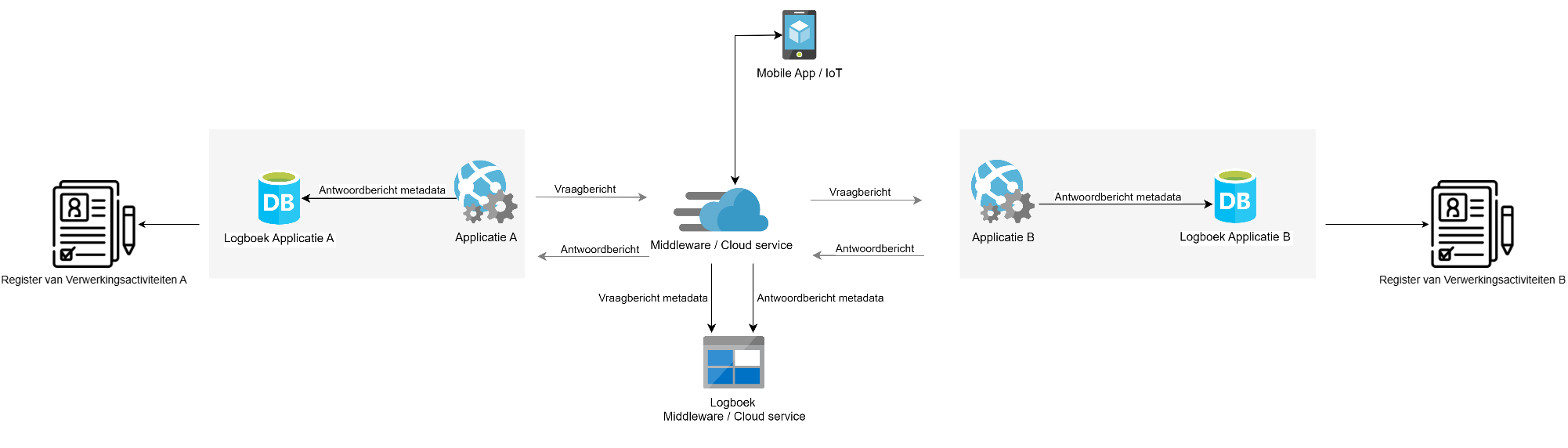

De standaard Logboek dataverwerkingen kan ook worden toegepast in een middleware- of cloud-omgeving. Het netwerkcomponent logt binnenkomende en uitgaande berichten.

technische architectuur

Ook voor mobiele Apps en IoT (Internet of Things) geldt dat het netwerkcomponent de databerichten logt.

Hoofdstuk 2.2 Componenten geeft een globaal overzicht van de benodigde softwarecomponenten om de standaard te implementeren.

De standaard Logboek dataverwerkingen gaat er vanuit dat de het Logboekcomponent op een beveiligd platform in een beveiligd datacenter is geïnstalleerd.

Informatiebeveiliging
- De standaard Logboek dataverwerkingen gaat er vanuit dat zowel het Logboekcomponent als de data in het Logboek beveiligd zijn volgens de BIO (=Baseline Informatiebeveiliging Overheid) – zie ook Beleidskader.
Beheer en exploitatie
- Logius verzorgt het beheer en onderhoud van deze standaard volgens het BOMOS-model.

Architectuurprincipe	Relatie met de standaard
1.1. Data die kunnen worden gedeeld zijn vindbaar, toegankelijk, interoperabel en herbruikbaar	- Logregels zijn voorzien van metadata ten aanzien van tracering zodat gerelateerde Logregels altijd gevonden kunnen worden. - Identificatoren worden aangemaakt zodat deze over de gehele wereld uniek zijn. - Het `processing_activity_id` is gerelateerd aan het Register van Verwerkingsactiviteiten zodat per Logregel altijd verwezen kan worden naar een activiteit van een (overheids)organisatie en daarmee de context direct duidelijk wordt.
1.2. Datauitwisseling is gebaseerd op open standaarden	- API's gerelateerd aan deze standaard moeten worden ontworpen en gebouwd volgens de standaarden REST-API Design Rules, OpenAPI en DigiKoppeling. - Het metadatamodel van deze standaard is gebaseerd op OpenTelemetry. Dit is een internationale standaard voor het genereren, verzamelen en exporteren van telemetrie data (metrieken, logging en tracering).
1.3 De kwaliteit van data is afgestemd op het gebruik	- Door de registratie van verwerkte data in een Logboek kan er op een later moment inzicht gegeven worden aan andere (overheids)organisaties en burgers. Eventuele foutieve data komen dan direct aan het licht en kunnen hersteld worden.
1.4. Datadiensten zijn afgestemd op de behoeften van afnemers	- Data die gelogd worden bij een dataverwerking zijn afgestemd op het doel waarvoor er gelogd moet worden (bijvoorbeeld de data die gevraagd worden op basis van de AVG-wetgeving). Er wordt niet minder opgeslagen, meer zeker niet meer dan nodig is. - Het ontwerp van het datamodel van deze standaard is gebaseerd op OpenTelemetry, vertaling van data is dus niet nodig.
1.5. De bron van de data is leidend	- Overheidsapplicaties moeten rekening houden met de onderhoud van data bij de bron. Dit betekent dat data niet zonder meer gekopieerd opgeslagen mogen worden. Bij sommige dataverwerkingen zijn data nodig van andere databronnen (in de eigen organisatie of bij een andere organisatie). De standaard Logboek Dataverwerkingen schrijft een traceringsmechanisme voor zodat kopiëren van specifieke data naar het Logboek niet nodig is, er kan altijd nagegaan worden waar data vandaan kwamen en welke data er gebruikt werden. - De standaard verwijst zo veel mogelijk naar bestaande databronnen elders in plaats van de data te dupliceren (zie besluit 4.2 en 4.4)
1.6. Burgers en organisaties hebben regie over hun eigen data	- Burgers, (overheids)organisaties en parlement hebben recht om inzicht te krijgen in verwerkte data. Door toepassing van deze standaard kan er een rapportage gemaakt worden die voldoet aan die informatiebehoefte. - De standaard Logboek dataverwerkingen biedt geen handreiking ten aanzien van de manier waarop datainzicht plaats moet vinden richting belanghebbende, wel op de in de inhoud van het datainzicht.
1.7. Persoonsdata zijn beschermd bij het uitwisselen van data	- Deze standaard gaat er vanuit dat autorisatie- en beveiligingsmechanismen worden toegepast rondom Applicatie en Logboek, daarom zijn er geen extra richtlijnen op dit vlak. Zie ook Beleidskader.
1.8. Uitwisseling van data wordt gelogd als deze later aantoonbaar moet zijn	- Logging van verwerkte data is de kern van deze standaard. Door gebruikt te maken van een traceringsmechanisme en unieke identificatoren, kan er altijd worden voldaan aan de eis dat ontvangen en verzonden data aan elkaar gerelateerd kunnen worden.
2.1. Datauitwisseling is federatief georganiseerd	- Logboek Dataverwerkingen maakt het mogelijk om in een gefedereerde omgeving en in informatieketens verantwoording te kunnen afleggen over datauitwisseling. Hiervoor wordt tracing ingezet, een concept dat gebaseerd op de open standaard OpenTelemetry. Zie voor enkele juridische en beleidsmatige uitgangspunten het Juridisch Beleidskader hoofdstuk 6 en hoofdstuk 8. - Nadere invulling t.a.v. datauitwisseling in het kader van inzage zal volgen als de extensie voor inzage wordt gemaakt.
2.2. Voorwaarden en afspraken zijn expliciet en inzichtelijk	- Afspraken in het kader van deze standaard zullen vooral gemaakt worden op het gebied van tracering van data binnen organisaties en over organisaties heen.
3.1. Gemeenschappelijke begripsvorming is het startpunt	- De data die gebruikt worden in deze standaard, staan vermeld en uitgelegd in het Canoniek datamodel. Het is van belang dat alle (overheids)organisatie die gebruik maken van de standaard hetzelfde beeld hebben ten aanzien specifieke data en uitwisseling daarvan om foutsituaties en verwarring te voorkomen.
3.2. Metadata zijn begrijpelijk voor mensen	- De metadata zijn veelal ontstaan op basis van de internationale standaard OpenTelemetry. Daarnaast worden de begrippen ook uitgelegd in het Canoniek Datamodel.
3.3. Data worden contextrijk vastgelegd	- Het gebruik van metadata in deze standaard is essentieel. De context wordt uitgelegd in het Canoniek Datamodel.
3.4. Metadata zijn aan elkaar verbonden	- Metadata tussen de verschillende Logboeken zijn aan elkaar gerelateerd middels de beschrijvingen en afspraken zoals gespecifieerd in de standaard .
3.5. Metadata zijn beschikbaar als Linked Data	- De gedefinieerde metadata is gerelateerd aan de standaard NL-SBB – standaard voor het beschrijven van begrippen.
4.1. Data worden geleverd vanuit herbruikbare datadiensten	- Nadere invulling volgt bij het ontwerp van de Inzage extensie.
4.2. Registraties bieden historische data aan	- Data in het Logboek mogen niet fysiek worden verwijderd; als ze niet meer geldig zijn dan wordt alleen vastgelegd dat ze niet meer geldig zijn (tenzij ze om juridische redenen vernietigd moeten worden). - De historische integriteit van Logboekdata is geborgd; oude data mogen niet worden niet overschreven. - Nieuwe formele overheidsregistraties die worden ontwikkeld, moeten de formele historie van datawerking vastleggen conform de standaard Logboek dataverwerking. Ook de wijzigingen in Register van Verwerkingsactiviteiten worden toevoegd als nieuwe verwerkingsactiviteiten met een eigen unieke identificator. Bestaande verwerkingsactiviteiten mogen niet wijzigen of verwijderd worden. Hierdoor blijven de oude verwijzingen uit de Logboek Dataverwerking intact.
4.3. Aanbieders kunnen notificeren over belangrijke gebeurtenissen	- N.v.t. Standaard beschrijft geen notificatiemechanisme voor wijzigingen in de Log.
5.1. Informatieproducten zijn herleidbaar naar de onderliggende data en regels	- Door gebruikt te maken van een traceringsmechanisme en unieke identificatoren, kan er altijd worden voldaan aan de eis dat ontvangen en verzonden data aan elkaar gerelateerd kunnen worden. De bron, en daarmee de kwaliteit en betrouwbaarheid van verwerkte data, kunnen snel en eenvoudig worden opgehaald. - Wordt eventueel nader ingevuld bij de ontwikkeling van een Inzage extensie.
6.1. Data worden zo vroeg mogelijk gevalideerd	- Validatie van logdata is een taak van de Applicatie zelf, deze standaard geeft hiervoor geen handreiking.

Logging van dataverwerkingen kunnen vaak en veelvuldig plaatsvinden. Het geheel kan groot en complex worden want sommige Logregels zijn aan elkaar gerelateerd. Deze relaties kunnen gelegd worden met Logregels met andere applicaties binnen dezelfde organisatie of met logregels van applicaties van andere organisaties.

Maar ook zijn er relaties nodig met activiteiten in het Register van Verwerkingsactiviteiten. Wat nu als alle Logregels zonder relaties worden opgeslagen? Bij een rapportage (bijvoorbeeld een verzoek tot inzage van een burger) moet nu handmatig worden uitgezocht welke dataverwerkingen bij elkaar horen en er moet, in het ernstigste geval, ook contact worden gezocht moet andere organisaties om te onderzoeken of daar ook de nodige dataverwerkingen zijn uitgevoerd. Als er bij elke Logregel de nodige relatiedata worden bijgevoegd, kan de rapportage snel en accuraat worden gegenereerd.

Om er zeker van te zijn dat de relatie tussen Logregels gelegd kan worden, moeten de volgende data worden geregistreerd per Logregel:

processing_activity_id: elke dataverwerking die een organisatie doet, moet bekend zijn in het Register van Verwerkingsactiviteiten. Het processingActivity legt de relatie tussen de dataverwerking door een applicatie, en de activiteit gedefinieerd in het Register.
trace_id: alle logregels die voor een specifieke dataverwerking bij elkaar horen, krijgen een trace_id. De trace_id-waarde voor alle Logregels die bij elkaar horen is hetzelfde.
span_id: elke individuele Logregel (Operation) krijgt een eigen, unieke span_id (net zoals elk databaserecord dat ook krijgt).

In werkelijkheid worden alle relaties door de Applicatie in een fractie van een seconde (in parallel) gelegd. Om het grote geheel beter te begrijpen, worden alle relaties hieronder stap voor stap uitgelegd.

Als er een Dataverwerking plaatsvindt, moet dit altijd een relatie hebben met het Register van Verwerkingsactiviteiten. In dit Register staat informatie over de data die een organisatie verwerkt. Het Register is verplicht, een geautomatiseerde koppeling met het Logboek niet.

Bij elke Dataverwerking wordt door het Logboek een relatie gelegd met het Register door middel van het processing_activity_id. Als er meerdere dezelfde Dataverwerkingen ('Operations') zijn, krijgen deze dus allemaal dezelfde processing_activity_id.

Afbeelding relaties processing_activity_id

In het geval er een Dataverwerking plaatsvindt ter ondersteuning van een andere Dataverwerking (suboperation), dan kan deze ondersteunende Dataverwerking een eigen processing_activity_id krijgen. Deze kan anders zijn dan het processing_activity_id van de 'hoofdprocessingActivity'.

Afbeelding relaties processing_activity_id tussen Logboek en Register

De subOperation heeft nu een eigen processing_activity_id gekregen, maar het is nog niet duidelijk aan welke hoofdprocessingActivityId deze gekoppeld is. Om dit op te lossen, wordt ook een 'parentProcessingActivityId' geregistreerd.

Bij de subOperation wordt in dit geval naast de processing_activity_id ook een parentProcessingActivityId geregistreerd. De waarde van deze parentProcessingActivityId is gelijk aan de waarde van het hoofdProcessingActivityId.

Afbeelding relaties processing_activity_id tussen Logboek en Register met parent_processing_activity_id

Bij een Dataverwerking kan het zijn dat data moeten worden opgevraagd bij een andere organisatie. Deze organisatie heeft zelf ook een Register van Verwerkingsactiviteiten. In dit Register staat beschreven dat een specifieke organisatie specifieke gegevens mag opvragen als aparte operation.

Bij het verstrekken van deze data aan de aanvragende organisatie, wordt het processing_activity_id van de gegevensverstrekkende organisatie geregistreerd. Er is dus GEEN rechtstreekse koppeling tussen het Register van de aanvragende en het Register van de verstrekkende organisatie.

Afbeelding relaties processing_activity_id tussen Logboek en Register met parent_processing_activity_id en meerdere organisaties

Operations kunnen bestaan uit meerdere (sub)Operations binnen de eigen organisatie maar ook over organisaties heen. Het geheel kan een grote en ingewikkelde constructie worden. Om toch het overzicht te kunnen behouden, is het noodzakelijk een trace_id te introduceren per (sub)Operation.

Het trace_id is als het ware de 'lijm' tussen alle (sub)Operations. Als er nog geen trace_id bekend is, wordt deze automatisch gegenereerd voor de eerste Operation.

Afbeelding trace_id

Alle bij elkaar horende (sub)Operations, krijgen vervolgens dezelfde trace_id-waarde.

Afbeelding relaties trace_id

In het geval er data wordt opgevraagd aan een andere organisatie, krijgt elke operation bij verstrekkende organisatie een trace_id. Om de relatie te leggen tussen de vragende en de verstrekkende organisatie, wordt bij elke Operation van de verstrekkende organisatie een trace_id geregistreerd. De waarde van de trace_id van de verstrekkende organisatie is gelijk aan de waarde van trace_id van de vragende organisatie.

Afbeelding relaties trace_id en foreign_trace_id en meerdere organisaties

Elke (sub)Operation krijgt een eigen, unieke span_id. Hiermee zijn alle loggings altijd uniek traceerbeer. Ook subOperations krijgen een eigen, unieke span_id.

Afbeelding span_id

Als er ook subOperations plaatsvinden, moet er ook een parent_span_id worden geregistreerd om de koppeling met de hoofdOperation te realiseren.

Afbeelding span_id en parent_span_id

In het geval er data nodig is van een andere organisatie, krijgt de Operation van de verstrekkende organisatie ook een eigen, unieke span_id.

Daarnaast wordt bij deze Operation ook het span_id geregistreerd die het verzoek voor informatie geïnitieerd heeft (vanuit de vragende organisatie). Deze specifieke span_id wordt het foreign_operation._span_id genoemd en krijgt de waarde gelijk aan het span_id van de initiërende Operation van de vragende organisatie.

Afbeelding span_id, parent_span_id en foreign_span_id

Het nu volgende voorbeeld is volledig fictief en is puur bedoeld om een beeld te schetsen ten behoeve van een traceringsconstructie in een logboek.

Een persoon heeft een parkeervergunning in een gemeente. Er is een nieuwe auto aangeschaft, het kenteken moet worden aangepast ten behoeve van de vergunning. De persoon kan het kenteken online wijzigen in de 'mijnGemeente' applicatie. Om het voorbeeld eenvoudig te houden, worden foutsituaties buiten beschouwing gelaten.

Persoon logt in gemeenteapplicatie.
Gemeente toont huidige parkeervergunning.
Persoon wijzigt kenteken in de gemeenteapplicatie.
Gemeenteapplicatie vraagt het RDW om data op basis van de tenaamstelling.
RDW geeft de gevraagde data terug aan de gemeenteapplicatie.
Gemeenteapplicatie accepteert de wijziging van de persoon.

De traceringsdata worden als volgt vastgelegd:

In de gemeenteapplicatie worden de volgende Operations uitgevoerd die een relatie hebben met het Register van Verwerkingsactiviteiten van de gemeente:

Toon alle vergunningen: na het inloggen, worden de parkeervergunningen van de persoon getoond. Deze Operation is gerelateerd aan de processingActivity Parkeervergunningadministratie voeren.
Wijzig kenteken: het wijzigen van het kenteken valt ook onder de processingActivity Parkeervergunningadministratie voeren. Hierdoor is het processing_activity_id hetzelfde als die van de Operation Toon alle vergunningen.
Controleer tenaamstelling: deze Operation zorgt voor de aanvraag van data richting het RDW en controle van de terugontvangen data. Deze Operation is een subOperation van Wijzig kenteken en krijgt een processingActivity wat hoort bij de processingActivity in het Register genaamd Tenaamstelling controleren. De processingActivity is op zijn beurt weer een subprocessingActivity van Parkeeradministratie voeren. Om deze relatie te leggen, moet ook een parentProcessingActivityId worden geregistreerd. De waarde hiervan is gelijk aan de waarde van het processing_activity_id van Parkeervergunningadministratie voeren.

In de RDW-applicatie wordt het verstrekken van data aan de gemeenteapplicatie ook geregistreerd. De Operation Verstrek houdergegevens is gerelateerd aan de processingActivity Kentekenhoudergegevens verstrekken. Merk op dat er hier dus GEEN directe relatie is tussen het Register van Verwerkingsactiviteiten van de gemeente en die van het RDW.

Afbeelding voorbeeld processing_activity_id en parent_processing_activity_id bij Gemeente en RDW

De gemeenteOperations Toon alle vergunningen, Wijzig kenteken en Controleer tenaamstelling behoren tot dezelfde handeling (met als eindresultaat het wijzigingen van het kenteken op de vergunning). Deze Operations krijgen allemaal dezelfde trace_id.
De RDW-Operation Verstrek houdergegevens krijgt een eigen trace_id.
Om het geheel te koppelen over de organisaties heen, wordt bij het RDW ook een trace_id opgeslagen, de waarde hier van is gelijk aan de waarde van de trace_id van de Operation Controleer tenaamstelling.

Afbeelding voorbeeld trace_id en foreign_trace_id bij Gemeente en RDW

In de gemeente-applicatie krijgt elke (sub)Operation een eigen, unieke span_id.

De (sub)Operation Controleer tenaamstelling krijgt daarnaast ook nog een parent_span_id met de waarde van span_id van de Operation Wijzig kenteken om een relatie te leggen.
Ook de RDW-Operation Verstrek houdergegevens krijgt een eigen unieke span_id.
Om de relatie over de organisaties heen te leggen, wordt er bij de RDW-Operation Verstrek houdergegevens ook een foreign_operation.span_id moeten worden vastgelegd. De waarde van deze foreign_operation.span_id is gelijk aan de waarde van de span_id van de gemeente-Operation Controleer tenaamstelling.

Afbeelding voorbeeld span_id, parent_span_id en foreign_span_id bij Gemeente en RDW

Als alle relaties gelegd zijn, ziet de traceringsconstructie er als volgt uit:

Afbeelding Voorbeeld met alle span, trace en processing elementen

Meer gedetailleerde voorbeelden staan beschreven in de inleiding van de standaard logboek dataverwerkingen.

Deze sectie is tijdelijk en niet normatief, bedoeld om informatie te geven over achterliggende afwegingen bij de standaard.

In de definitieve standaard wordt deze lijst niet opgenomen, omdat veel afwegingen specifiek zijn voor de context van de Nederlandse overheid waarin deze standaard is ontstaan. De standaard is breder inzetbaar, en voor de implementatie is het niet relevant om de afwegingen bij alle aspecten van de standaard in de context van de Nederlandse overheid te kennen.

Een aantal besluiten en overweging hebben relatie met het Juridische Beleidskader

Dit onderdeel is niet normatief.

Status: draft
Datum: 2024-06-24

Vanuit de wens om zoveel mogelijk context vast te leggen om zo een compleet beeld te schetsen van wat er is gebeurd rond een Dataverwerking kan de neiging ontstaan om informatie uit andere organisaties vast te leggen in de logregels.

Hierdoor kom je (juridisch gezien) al snel in lastig vaarwater. Er worden dan zaken vastgelegd die niet noodzakelijk zijn voor het verantwoorden van het handelen. Het is namelijk mogelijk om een compleet beeld te krijgen door de informatie te laten in de organisatie waar een dataverwerking is uitgevoerd. Vanuit het oogpunt van dataminimalisatie is dit een betere oplossing.

Voor de uitoefening van het Inzagerecht is de consequentie dat de Betrokkene informatie uit alle organisaties moet ophalen en deze volgens een paar relatief eenvoudige businessrules aan elkaar moet relateren voor het verkrijgen van een compleet beeld. Dit kan door alle organisaties te bevragen, of door gericht bij één organisatie te beginnen en vervolgens de URI's te volgen naar Logregels in andere organisaties.

Het kan zijn dat organisatie A de logs wel op orde heeft, en organisatie B (nog) niet. Dan is het resultaat dat geen compleet beeld kan worden gegeven. Daarmee komt de prikkel tot verbetering op de juiste plek, namelijk bij de organisatie die het Logboek nog niet op orde heeft.

Logregels bevatten alleen wat nodig is voor verantwoording door de Verantwoordelijke.

In logregels wordt alleen een identifier vastgelegd van gerelateerde Dataverwerkingen in een andere context (bijv. een andere organisatie), geen inhoudelijke informatie
Voor een analyse, bijvoorbeeld in het kader van een audit of uitoefening inzagerecht, is het nodig om op dat moment de URI's naar logs in andere organisaties te volgen

Dit onderdeel is niet normatief.

Status: proposed
Datum: 2024-02-01

Om logs zo begrijpelijk mogelijk te maken is het aantrekkelijk om de benodigde informatie redundant weg te schrijven in elk logrecord, zodat er geen afhankelijkheid bestaat van andere bronnen.

Dit heeft nadelen, zoals:

Wanneer de statische data (zoals bewaartermijn, verantwoordelijke, etc.) wijzigen, zou dit moeten worden aangepast in alle Logregels. Dat verhoudt zich slecht tot het 'inmutable' (onveranderbaar) zijn van deze Logregels.
De grote vrijheid in alle clients om invulling te geven aan deze data leidt er vrijwel zeker toe dat verdere divergentie optreedt. Dit heeft o.a. tot gevolg dat het lastig wordt om te rapporteren uit de logs
De API voor het wegschrijven van logs wordt ingewikkeld en relatief traag voor het wegschrijven van records
We niet voldoen aan alle uitgangspunten die horen bij dataminimalisatie

In de gewenste situatie:

staan alle statische data in het Register van de Verwerkingsactiviteiten (RvVA), en bevatten Logregels verwijzingen naar dat Register. Specifiek gaat dit om de resources 'verwerkingsactiviteiten' en 'organisaties'.
kan bij het configureren van clients in de RvVA-API worden opgezocht welke organisaties en verwerkingsactiviten van toepassing zijn
kunnen wijzigingen in verwerkingsactiviteiten worden doorgevoerd zonder dat Logregels gewijzigd behoeven te worden

Met name het wegschrijven van logs kan op deze manier met hogere performance worden uitgevoerd. Dit kan nog verder worden geoptimaliseerd door niet te vereisen dat dit middels REST API calls gebeurt, maar een interface te definiëren die kan worden geïmplementeerd met bijvoorbeeld gRPC of andere streaming protocollen.

Wanneer het aan de gebruiker is om in de software die de Logboek API aanroept de namen van acties, de vertrouwelijkheid en de bewaartermijn te bepalen, zal de invulling daarvan op allerlei manieren uiteen gaan lopen. Door dit in het RvVA te bepalen zal eerder uniformering plaatsvinden. De vulling van RvVA's kan waarschijnlijk zelfs in hoge mate gestandaardiseerd worden.

Met meer gestandaardiseerde namen en bewaartermijnen en een eenduidige omgang met vertrouwelijkheid is het ook eenvoudiger om eenduidige te communiceren naar de Betrokkene. Bijvoorbeeld: een portaal dat aan de Betrokkene toont hoe de persoonsdata zijn verwerkt, is lastig vorm te geven wanneer in de praktijk blijkt dat software-leveranciers verschillende interpretaties hebben van het niveau waarbij sprake is van een verwerking, handeling of actie. Eenduidige interpretatie is cruciaal, en dit kan waarschijnlijk alleen in het RvVA.

Overigens werkt het conceptueel wél wanneer men geen API op het RvVA aanbiedt, deze link kan ook handmatig worden gelegd iedere keer als deze informatie nodig is, en het RvVA bijvoorbeeld alleen bestaat als Excel document.

Logregels bevatten geen informatie over Verwerkingsactiviteiten en Verantwoordelijkheden die al vastliggen in een Register

In de standaard Logboek Dataverwerkingen is het nodig om ook de benodigde interface op de RvVA te standaardiseren. Dit is nodig om de logs geautomatiseerd en realtime te kunnen interpreteren: zonder een gestandaardiseerde manier om informatie over verwerkingsactiviteiten op te vragen kan men aan logregels niet zien of het verwerkingen, handelingen of acties betreft.

Met de volgende sequentie diagrammen wordt in beeld gebracht wat de gevolgen zijn voor de diverse flows in het gebruik van de standaard.

Het wegschrijven van een verwerking in de log-API is uiterst simpel:

Deze transactie is geoptimaliseerd op eenvoud en snelheid, want deze heeft rechtstreeks invloed op de snelheid van verwerkingen. Deze transactie moet schaalbaar zijn naar bijv. tienduizenden transacties per seconde.

Om verwerkingen op een significante manier te tonen aan bijvoorbeeld een Betrokkene, is het noodzakelijk om data op te vragen uit zowel de logs als het RvVA. Deze flow mag wat complexer zijn, omdat deze niet voor alle vastgelegde data wordt uitgevoerd en het belang van de bevraging rechtvaardigt dat een bevraging wat langer kan duren.

Dit onderdeel is niet normatief.

Status: draft
Datum: 2024-05-23

Logregels moeten op enig moment worden verwijderd. Wanneer?

Voor vrijwel alle vastgelegde data geldt dat deze op enig moment moeten worden vernietigd of overgebracht naar een archief. Dit geldt ook voor Logregels.

Anders dan bij data over rechtsfeiten zullen Logregels typisch allemaal dezelfde bewaartermijn hebben. Het kan zijn dat de Dataverwerking waar het logrecord betrekking op heeft leidt tot data waarvoor complexe bewaartermijnen gelden (bijvoorbeeld een dynamische termijn die duurt totdat Betrokkene is overleden gevolgd door een statische termijn van enkele tientallen jaren). De Logregels die de Dataverwerking beschrijven kennen deze complexe bewaartermijn niet, deze kunnen statisch zijn en generiek worden vastgesteld per organisatie of eventueel per verwerkingsactiviteit. Het is aan de organisatie zelf om daarin keuzes te maken.

Voor samenwerkende organisaties die zich ten doel stellen om gezamenlijk op eenduidige manier te verantwoorden over dataverwerkingen kan het nuttig zijn afspraken voor bewaartermijnen vast te leggen in een Profiel.

Bewaartermijnen worden in het Profiel vastgelegd.

In de Logregel liggen geen data vast over bewaartermijnen.
Vanuit een beheercomponent (een applicatie die functionaliteit biedt voor beheren van logboek. Is een kwestie van implementatie en valt buiten scope van deze standaard) kunnen Logregels worden verwijderd door te kijken naar de datum van de Logregel in relatie tot de bewaartermijn die de organisatie hanteert voor Logregels. Deze bewaartermijn kan gezamenlijk zijn afgesproken en ligt dan vast in het Profiel.

Dit onderdeel is niet normatief.

Status: draft
Datum: 2024-05-23

Om te verantwoorden dat een dataverwerking correct is uitgevoerd is het nodig te weten wie de dataverwerking heeft geïnitieerd, zodat kan worden nagegaan dat dit met de juiste autorisatie is gedaan.

De wens zou kunnen bestaan om in elke logregel vast te leggen welke gebruiker een rol heeft gehad bij de betreffende Dataverwerking.

Echter, de vastlegging van een handeling van een gebruiker als medewerker van een organisatie betreft ook een Dataverwerking die onder de AVG valt, waardoor rechten ontstaan voor de betreffende gebruiker om Inzage te verkrijgen. De vastlegging van de betrokkenheid van de gebruiker is een Dataverwerking op zich. Door een dergelijke vastlegging in de logregels te doen ontstaat een ongewenste recursiviteit.

Ook is de relatie van de gebruiker tot de Dataverwerking niet eenvoudig eenduidig te modelleren, o.a. omdat bij een enkele Dataverwerking meerdere gebruikers in meerdere rollen betrokken kunnen zijn.

Daarnaast kan het goed zijn dat de Dataverwerking in het Audit Log (Een log file die activiteiten van gebruikers, uitzonderingen en informatiebeveiligingsgebeurtenissen vastgelegd. Dit is o.a. vanuit BIO verplicht) onder een andere Verantwoordelijke valt dan de Dataverwerking die op dat moment door de gebruiker wordt uitgevoerd. Bijvoorbeeld:

Een Dataverwerking wordt door een gebruiker bij een Verwerker uitgevoerd
De Dataverwerking valt onder verantwoordelijkheid van de Verantwoordelijke, namelijk de organisatie die de Verwerker heeft ingehuurd
De Audit Log is een aparte Dataverwerking die valt onder verantwoordelijkheid van de Verwerker, in de rol van Verantwoordelijke over de eigen bedrijfsvoering.

Het is daarom zuiverder om een andere oplossing te kiezen, namelijk:

Betrokkenheid van gebruiker wordt vastgelegd in een Audit Log (buiten scope van deze standaard)
In het Audit Log kan eventueel een relatie worden gelegd met het Processing ID dat ook in het Logboek Dataverwerkingen wordt gebruikt
Iedere keer dat in het Audit Log data over een gebruiker worden vastgelegd, moet tevens een Dataverwerking worden gelogd in het Logboek Dataverwerkingen.

Let wel, deze Dataverwerking is een andere Dataverwerking dan de Dataverwerking die op dat moment wordt uitgevoerd door de Gebruiker, heeft een eigen Trace Context, en wordt gerelateerd aan een andere Verwerkingsactiviteit.

In logregels worden geen identificerende data over gebruikers van de Applicaties vastgelegd.

In gevallen dat het nodig is te achterhalen welke gebruiker een specifieke Dataverwerking heeft uitgevoerd, moet dit worden achterhaald door de Dataverwerking te koppelen aan het Audit Log (buiten scope van de standaard).
Het koppelen van Dataverwerking aan Audit Log is mogelijk door in Audit Logs hetzelfde Processing ID op te nemen als in de logregel die in het Logboek Dataverwerkingen wordt opgenomen.

Dit onderdeel is niet normatief.

Status: draft
Datum: 2024-05-24

Logregels moeten op enig moment worden vernietigd. Moet er een interface in de standaard worden gedefinieerd voor het verwijderen van vastgelegde Logregels?

De wijze waarop Logregels worden weggeschreven is sterk afhankelijk van de keuzes die een organisatie maakt bij de implementatie van de standaard.

Interoperabiliteit is daarbij niet relevant, omdat het wijzigen of verwijderen van Logregels niet gebeurt vanuit de applicatie die oorspronkelijk de dataverwerking uitvoerde en het wegschrijven van het logrecord veroorzaakte. Wijzigen en verwijderen gebeurt vanuit een beheercomponent. Deze zijn vaak hard gekoppeld aan de voor logging gekozen oplossing, waardoor het voorschrijven van een interface tot onnodige complexiteit leidt.

De standaard beschrijft geen interface voor het wijzigen of verwijderen van Logregels

Iedere organisatie kan een bij de eigen implementatie passende oplossing kiezen voor het verwijderen van Logregels
Het wijzigen van Logregels is in principe ongewenst maar kan op soortgelijke manier opgelost worden

Dit onderdeel is niet normatief.

Status: draft
Datum: 2024-05-23

Alle verwerkingen worden gelogd. Een deel van deze verwerkingen mag bekend worden bij Betrokkenen, een deel niet. Hoe moet dit onderscheid geïmplementeerd worden?

Voorbeeld:

Opsporingsinstantie A bevraagt bij Overheidsorgaan B data op over Betrokkene X in het kader van opsporingsactiviteiten rond een misdrijf
Betrokkene krijgt geen inzage in / wordt niet geïnformeerd over de verwerking van Opsporingsinstantie A, dit zou het onderzoek hinderen
Als Betrokkene wel inzage krijgt / wordt geïnformeerd over de verwerking van Overheidsorgaan B, zou Betrokkene alsnog zien dat Opsporingsinstantie A deze data heeft opgevraagd, met hetzelfde ongewenste effect.

Er zijn meerdere oplossingen denkbaar. Wat is de gewenste oplossingsrichting, hoe wordt deze gespecificeerd?

Mogelijke oplossingsrichtingen:

Ken aan iedere Dataverwerking een status toe waarmee de vertrouwelijkheid wordt aangeduid, en geef deze status mee in de verwerking zodat alle betrokken organisaties dit in de logs kunnen verwerken
Leg vertrouwelijkheid meer categorisch vast op het niveau van Verwerkingsactiviteiten (in het Register)

Overwegingen:

Vertrouwelijke verwerkingen moeten meer strikt gescheiden moeten worden van niet-vertrouwelijke verwerkingen. Als een bevraging zowel vertrouwelijk als niet-vertrouwelijk kan zijn, zoals bij het opvragen van eigenaardata van een voertuig, moeten hiervoor twee gescheiden processen bestaan. De vertrouwelijke variant moet apart worden gelogd en aan strengere regels voldoen. Dit omvat bijvoorbeeld eisen aan betrokken beheerders, de classificatie van data en andere specifieke voorschriften.

Pogingen om het geschetste probleem op te lossen door op logrecord-niveau vast te leggen of een verwerking vertrouwelijk is leiden tot veel complexiteit en uitzonderingsgevallen in de implemenentatie van de standaard. Een aantal voorbeelden van ongewenste complexiteit:

Vertrouwelijkheid vastleggen per logrecord betekent dat deze vertrouwelijkheid ook moet kunnen worden opgeheven
Logregels zijn dan niet langer 'immutable' tenzij ingewikkelde constructies worden gekozen waarbij een logrecord logisch wordt vervangen door een nieuw record toe te voegen
Er zou een interface gedefinieerd moeten worden voor het wijzigen van de status 'vertrouwelijkheid'
Vertrouwelijkheid van een handeling aan het einde van een proces zou gevolgen kunnen hebben voor reeds vastgelegde Logregels

Bovendien geldt dat Overheidsorganisatie B op impliciete wijze zou leren dat Betrokkene X onderwerp is van een opsporingsonderzoek, terwijl dit beter op expliciete wijze geregeld kan worden. Door het expliciet te regelen kan Overheidsorganisatie B alle benodigde maatregelen nemen om te zorgen dat de vertrouwelijkheid ook in die organisatie geborgd is.

Vertrouwelijkheid wordt vastgelegd per Verwerkingsactiviteit

Vertrouwelijkheid wordt niet vastgelegd in Logregels
Vertrouwelijkheid wordt per logrecord afgeleid uit wat over vertrouwelijkheid is vastgelegd bij de bijbehorende Verwerkingsactiviteit
Vertrouwelijkheid wordt NIET uitgewisseld tussen organisaties
Wanneer een verwerking niet langer vertrouwelijk is, bijvoorbeeld na verjaring, dan volgt dit uit data die vastliggen in het Register (bijvoorbeeld status vertrouwelijkheid, duur vertrouwelijkheid) en wat vastligt in een logrecord (verwerkingsactiviteit_id en datum)
Organisaties moeten vooraf borgen dat vertrouwelijke Dataverwerkingen worden uitgevoerd op een manier die verantwoord kan worden, door dit te regelen op het niveau van Verwerkingsactiviteit. Dit kan tot gevolg hebben dat twee aparte processen nodig zijn voor het vertrouwelijk en niet-vertrouwelijk opvragen van gegevens.

Dit onderdeel is niet normatief.

Status: proposed
Datum: 2024-05-24

In de Logregels staat zo min mogelijk inhoudelijke informatie. Informatie over verwerkingsactiviteiten ligt vast in specifieke registers.

Er kunnen meerdere van deze Registers zijn
Deze kunnen ook van andere organisaties zijn
Naar welk Register wordt verwezen is afhankelijk van het type dataverwerking. Verwerkingen in het kader van de Algemene Verordening Gegevensbescherming (AVG) verwijzen naar een Register van Verwerkingsactiviteiten zoals beschreven in AVG art. 30.
Het Register van Verwerkingsactiviteiten (RvVA) is voor veel organisaties verplicht vanuit AVG art. 30, echter niet voor alle organisaties
Als een Register bestaat, betekent dit niet dat het ook ontsloten wordt met eeen API. In de huidige praktijk bestaat het vaak alleen in een statisch document.

De standaard voor logging moet functioneren gegeven bovenstaande feiten.

De link naar de uitwerking van een verwerkingsactiviteit bestaat uit een identifier en daarnaast een URI, URL of URN, in de vorm van key value pairs. Eventuele nadere invulling voor het verwijzen naar specifieke Registers (zoals het RvVA) wordt uitgewerkt in extensies.

Door de verwijzingen naar de registers los te houden van de Registers wordt voorkomen dat er in de logs directe afhankelijkheden ontstaan van de registers.

Dit onderdeel is niet normatief.

Status: proposed
Datum: 2024-06-20

Een bij logging veelgebruikte techniek is het zogenaamde 'Log Samplen', waarbij bijvoorbeeld slechts 1 op de 10 of 1 op de 100 acties die een log zouden veroorzaken daadwerkelijk worden weggeschreven. Dit wordt gedaan uit overwegingen van performance, opslagruimte en/of kosten. Voor veel toepassingen is het voldoende om uit deze logs trends te destilleren om zo fouten op te sporen of voorstellen voor verbetering te kunnen doen.

Wanneer dit zou worden toegepast bij onderhanden standaard, zou kunnen worden betoogd dat verantwoording nog altijd slaagt, omdat data voor een relevante, gerandomiseerde steekproef beschikbaar is. Echter, gelet op het belang van de verantwoording, en de wettelijke verplichtingen waaraan met de standaard invulling wordt gegeven, is dit onwenselijk voor het Logboek Dataverwerkingen. De Logregels vormen o.a. de basis voor de Informatieplicht en het Inzagerecht uit de AVG. Daarvoor is het nodig om over iedere Dataverwerking metadata vast te leggen.

Log Sampling is niet toegestaan.

Iedere logregel wordt weggeschreven in het LogBoek Dataverwerkingen
Wanneer een techniek voor loggen wordt toegepast waarbij Log Sampling is ingericht, moet ervoor worden gewaakt dat dit niet geldt voor de logregels die beschreven worden in deze standaard.

Dit onderdeel is niet normatief.

Dit onderdeel is niet normatief.
Status: final
Datum: 2024-12-04

Bij vastleggen betrokkene wordt in veel gevallen een BSN vastgelegd, of een ander nummer bijvoorbeeld vreemdelingennummer of objectnummer. Wanneer we inhoud van verwerkte data-objecten gaan vastleggen dan betreft dat ook dit soort data. Uit wet en regelgeving (bijvoorbeeld AVG) volgt dat pseudonimiseren wenselijk is.

Moeten we in de standaard beschrijven hoe men pseudonimisering moet aanpakken?

• Pseudonimisering en het weer 'ont-pseudonimiseren' is iets wat binnen de organisatie relevant is, om onder andere de inzage-API te kunnen laten functioneren.

• Het is niet nodig om pseudoniemen buiten de grenzen van de organisatie uit te wisselen.

• Als burger Inzage-API's gebruikt, bestaat dat uit een reeks achtereenvolgende calls met organisaties waaruit client-side wordt afgeleid hoe het een en ander zich tot elkaar verhoudt.

• Door organisaties vrij te laten in hun implementatie, is het eenvoudiger om de standaard te implementeren.

• Pseudonimiseren is ook relevant buiten deze standaard, daarom kunnen we niet in deze standaard definiëren hoe het geïmplementeerd moet worden.

• Juridisch is het pseudonimiseren van data niet VERPLICHT. Er is een verplichting om persoonsdata adequaat te beveiligen. Pseudonimisering is een mogelijke maatregel. We kiezen daarom voor een AANBEVELING in plaats van een VERPLICHTING.

• In de standaard zetten we de aanbeveling om te standaardiseren, waarbij de implementatie aan de organisatie is ("Het is AANBEVOLEN om ...").

Dit onderdeel is niet normatief.

Status: draft
Datum: 2025-08-15

Tijdens de workshop casus met RINIS is gebleken dat het veld foreign_trace_id overbodig is en geen praktische toepassing kent binnen de standaard. Dit inzicht heeft geleid tot heroverweging van de noodzaak ervan.

foreign_trace_id wordt niet meer opgeslagen

De aangeroepen organisatie (verwerker) krijg als trace_id de trace_id van de aanroepende organisatie (verantwoordelijke)
foreign_span_id wordt wel opgeslagen
De aangeroepen organisatie (verwerker) krijgt een eigen span_id per activiteit

In dit hoofdstuk worden er voorbeelden beschreven van hoe de standaard gebruikt kan worden in verschillende scenario's om de lezer een beter beeld te geven van de standaard in zijn echte werking. Hierbij zijn er vier voorbeelden met elk een schets van de situatie, de uitgangspunten, het globale proces, de relatie tussen data, de relatie met het Logboek Dataverwerkingen en het gedrag van de applicatie.

Een persoon heeft bij een gemeente een parkeervergunning in gebruik en wil de data van deze vergunning bekijken.

Het beschreven proces is een voorbeeld, het werkelijke proces kan anders verlopen.
Het proces is een 'happy flow', dit betekent dat validaties en eventuele foutsituaties in dit voorbeeld niet in ogenschouw worden genomen.
Autorisatieprocessen zijn in dit voorbeeld niet meegenomen.
Een Loggingsregel wordt toegevoegd aan het logboek per geheel afgeronde transactie. Er wordt dus geen aparte logregel aangemaakt per ontvangen of verstuurd bericht.

Een persoon vraagt in zijn 'MijnOmgeving' van de gemeente om de bestaande parkeervergunningdata.
De 'MijnOmgeving' van de gemeente verzoekt de parkeervergunningapplicatie om de actuele parkeervergunningdata van de persoon.
Het parkeervergunningsysteem voert dit verzoek uit. Daarna verzendt de parkeervergunningapplicatie de gevraagde data naar de gemeente. Het parkeervergunningensysteem logt dat er data verzonden is naar de gemeente.
De gemeente toont de data aan de persoon en logt dat deze data is getoond aan de persoon.

Schematisch ziet dit proces er als volgt uit:

Schematische weergave parkeervergunning inzien

De volgende data worden gelogd in de diverse logmomenten:

Log opvragenVergunningen (log vergunningenapplicatie)

Attribuut	Waarde
`span_id`	8451dcd9ede037cb
`name`	opvragenVergunningen
`parent_span_id`	`<leeg>`
`trace_id`	ccf5064a324163ed939bfa09c2bcb210
`start_time`	2024-05-30 08:40:37.000
`end_time`	2024-05-30 08:40:37.000
`status_code`	OK
resource.name	Parkeeradmin
resource.version	2.1.6
attributeKey	`dpl.core.processing_activity_id`
attributeValue	rva:12f2ec2a-0cc4-3541-9ae6-219a178fcfe4
attributeKey	`<leeg>`
attributeValue	`<leeg>`
`foreign_operation.span_id`	9f8971bfd093637d

Log opvragenVergunningen (log gemeente)

Attribuut	Waarde
`span_id`	ccf5064a324163ed939bfa09c2bcb210
`name`	tonenVergunningen
`parent_span_id`	`<leeg>`
`trace_id`	c7a26dcd0bee0c8900e2174c43c3393c
`start_time`	2024-05-30 10:40:37.821
`end_time`	2024-05-30 10:40:37.845
`status_code`	OK
resource.name	MijnOmgeving
resource.version	1.0.5
attributeKey	`dpl.core.processing_activity_id`
attributeValue	rva:11x2ec2a-0774-3541-9b16-21ba179fcf15
attributeKey	`dpl.core.data_subject_id`
attributeValue	rva:13j2ec27-0cc4-3541-9av6-219a178fcfe5

Om uiteindelijk alle data te kunnen rapporteren, is het van belang dat data op een bepaalde manier aan elkaar gekoppeld is. In dit voorbeeld is de data op de volgende manier gekoppeld: Alt text

De relatie met de doelstellingen die gesteld zijn in de standaard Logboek dataverwerkingen worden, op basis van dit voorbeeld, als volgt concreet gerealiseerd:

het wegschrijven van logs van dataverwerkingen: In dit voorbeeld is het de betrokkene zelf die via een portaal zijn eigen data kan bekijken. Deze actie is een dataverwerking en wordt gelogd bij zowel de gemeenteapplicatie (data wordt getoond aan de betrokkene) als bij de vergunningenapplicatie (verstrekking specifieke informatie aan de gemeenteapplicatie).
het aan elkaar relateren van logs van dataverwerkingen: Er zijn in dit voorbeeld twee applicaties nodig om het totaal aan gevraagde informatie te kunnen tonen aan de betrokkene. Beide applicaties hebben een logboek voor verwerkte data. Om een totaalbeeld van de gelogde data te kunnen construeren, is een relatie tussen de logs nodig. In dit voorbeeld wordt de koppeling gelegd door het span_id en trace_id uit het gemeentelogboek te linken aan het foreign_operation.span_id en trace_id uit het vergunningenlogboek.
het aan elkaar relateren van dataverwerkingen over de grenzen van systemen: Naast het koppelen van logs van diverse applicaties, wordt ook een koppeling gelegd met het Register van verwerkingsactiviteiten. Dit gebeurt per applicatie op basis van het processing_activity_id (register) te koppelen aan dpl.core.processing_activity_id (logboek). De diverse registers hebben geen directe koppeling met elkaar.

Standaard Logverwerkingen: paragraaf 3.3.1 Gedrag

De applicatie MOET een Trace starten voor iedere Dataverwerking waarvan nog geen Trace bekend is. Bij elke start van een verwerking wordt een trace_id aangemaakt. Bijvoorbeeld: in het voorbeeld komt er een bericht binnen bij de 'MijnOmgeving' van de gemeente (opvragenVergunningenVraag). Er wordt direct een trace_id aangemaakt.
De applicatie MOET voor iedere Dataverwerking een logregel wegschrijven in een Logboek. Log Sampling is niet toegestaan. Een dataverwerking wordt opgeslagen als deze volledig is afgerond. In het voorbeeld is te zien dat een logregel wordt geschreven op het moment dat de vraag- en het antwoordbericht zijn afgerond.
De applicatie MOET bijhouden of een Dataverwerking geslaagd of mislukt is en dit per Dataverwerking als status meegeven aan het Logboek. Bij elke logregel in het voorbeeld staat de status_code vermeld ('OK').
Als een Dataverwerking meerdere Betrokkenen heeft dan MOET de applicatie voor iedere betrokkene een aparte logregel wegschrijven. Een logregel kan naar 0 of 1 betrokkenen verwijzen. In het voorbeeld gaat het om één betrokkene (dpl.core.data_subject_id), er wordt steeds één logregel aangemaakt.
Als een applicatie aangeroepen kan worden vanuit een andere applicatie MOET de applicatie Trace Context metadata accepteren bij een dergelijke aanroepen deze metadata kunnen omzetten naar een foreign_operation bericht. Bij een externe verwerking (bijvoorbeeld opvragenVergunningen) geeft de 'MijnOmgeving' de trace_id en span_id mee aan de Vergunningenapplicatie. De vergunningenapplicatie registreert de trace_id, en span_id als foreign_operation.span_id.

Een persoon heeft bij een gemeente een parkeervergunning in gebruik en wil de data van het kenteken van deze vergunning wijzigen.

Het beschreven proces is een voorbeeld, het werkelijke proces kan anders verlopen.
Het proces is een 'happy flow', dit betekent dat validaties en eventuele foutsituaties in dit voorbeeld niet in ogenschouw worden genomen.
Autorisatieprocessen zijn in dit voorbeeld niet meegenomen.
Een Loggingsregel wordt toegevoegd aan het logboek per geheel afgeronde transactie. Er wordt dus geen aparte logregel aangemaakt per ontvangen of verstuurd bericht.

Een persoon vraagt in zijn 'MijnOmgeving' van de gemeente om de bestaande parkeervergunningdata.
De 'MijnOmgeving' van de gemeente verzoekt de parkeervergunningapplicatie om de actuele parkeervergunningdata van de persoon.
De parkeervergunningapplicatie voert dit verzoek uit. Daarna verzendt de parkeervergunningapplicatie de gevraagde data naar de gemeente. De parkeervergunningapplicatie logt dat er data verzonden is naar de gemeente.
De gemeente toont de data aan de persoon en logt dat deze data is getoond aan de persoon.
De persoon wijzigt het kenteken in de 'MijnOmgeving' van de gemeente.
De 'MijnOmgeving' van de gemeente verzoekt de parkeervergunningapplicatie om de wijziging af te handelen.
De parkeervergunningapplicatie verzoekt het RDW te controleren of het kenteken ook daadwerkelijk bij de persoon hoort.
Het RDW stuurt een antwoord terug naar de parkeervergunningapplicatie en logt de dataverwerking.
De parkeervergunningapplicatie logt het controleverzoek aan het RDW.
De parkeervergunningapplicatie wijzigt het kenteken van de persoon en logt het wijzigingsverzoek van de persoon.
Nadat de wijziging is gedaan in de parkeervergunningapplicatie, wordt het wijzigingsverzoek gelogd in de 'MijnOmgeving' van de gemeente.
De persoon vraagt in zijn 'MijnOmgeving' van de gemeente om de bestaande parkeervergunningdata.
De 'MijnOmgeving' van de gemeente verzoekt de parkeervergunningapplicatie om de actuele parkeervergunningdata van de persoon.
De parkeervergunningapplicatie voert dit verzoek uit. Daarna verzendt de parkeervergunningapplicatie de gevraagde data naar de gemeente. De parkeervergunningapplicatie logt dat er data verzonden zijn naar de gemeente.
De gemeente toont de data aan de persoon en logt dat deze data is getoond aan de persoon.

Schematisch ziet dit proces er als volgt uit:

Schematische weergave parkeervergunning wijzigen

De volgende data worden gelogd in de diverse logmomenten:

Log opvragenVergunningen (log vergunningenapplicatie)

Attribuut	Waarde
`span_id`	8ee7b01aca8d01d9
`name`	opvragenVergunningen
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 08:16:49.000
`end_time`	2024-07-29 08:16:49.000
`status_code`	OK
resource.name	Parkeeradmin
resource.version	2.1.6
attributeKey	`dpl.core.processing_activity_id`
attributeValue	12f2ec2a-0cc4-3541-9ae6-219a178fcfe4
attributeKey	`<leeg>`
attributeValue	`<leeg>`
`foreign_operation.span_id`	b2e339a595246e01

Log tonenVergunningen (log gemeente)

Attribuut	Waarde
`span_id`	b2e339a595246e01
`name`	tonenVergunningen
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 10:16:49.690
`end_time`	2024-07-29 10:16:49.723
`status_code`	OK
resource.name	MijnOmgeving
resource.version	1.0.5
attributeKey	`dpl.core.processing_activity_id`
attributeValue	11x2ec2a-0774-3541-9b16-21ba179fcf15
attributeKey	`dpl.core.data_subject_id`
attributeValue	13j2ec27-0cc4-3541-9av6-219a178fcfe5

Log controlerenKenteken (log RDW)

Attribuut	Waarde
`span_id`	433f276975204ccf
`name`	controlerenKenteken
`parent_span_id`controlerenKenteken	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 08:17:02
`end_time`	2024-07-29 08:17:02
`status_code`	OK
resource.name	BRV
resource.version	2.0
attributeKey	`dpl.core.processing_activity_id`
attributeValue	8c714e4a-a538-36f7-8b1f-37a6884cc68c
attributeKey	`dpl.core.data_subject_id`
attributeValue	`<leeg>`
`foreign_operation.span_id`	414514cf1d40d6b2

Log controlerenKenteken (log vergunningenapplicatie)

Attribuut	Waarde
`span_id`	414514cf1d40d6b2
`name`	controlerenKenteken
`parent_span_id`	7a95b6989d2b28c7
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 08:17:02.000
`end_time`	2024-07-29 08:17:02.000
`status_code`	OK
resource.name	Parkeeradmin
resource.version	2.1.6
attributeKey	`dpl.core.processing_activity_id`
attributeValue	19u2dd2a-0cb7-3541-9ae6-217a178fc9e6
attributeKey	`dpl.core.data_subject_id`
attributeValue	`<leeg>`
`foreign_operation.span_id`	ba7cac7ca0489e42

Log wijzigenKenteken (log vergunningenapplicatie)

Attribuut	Waarde
`span_id`	7a95b6989d2b28c7
`name`	wijzigenKenteken
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 08:17:02.000
`end_time`	2024-07-29 08:17:02.000
`status_code`	OK
resource.name	Parkeeradmin
resource.version	2.1.6
attributeKey	`dpl.core.processing_activity_id`
attributeValue	0b1ff20a-3ecb-34bf-8cf5-e4cbacb046ab
attributeKey	`dpl.core.data_subject_id`
attributeValue	`<leeg>`
`foreign_operation.span_id`	df524ee2a3fd5ddf

Log wijzigenKenteken (log gemeente)

Attribuut	Waarde
`span_id`	df524ee2a3fd5ddf
`name`	wijzigenKenteken
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 10:17:02.010
`end_time`	2024-07-29 10:17:02.039
`status_code`	OK
resource.name	MijnOmgeving
resource.version	1.0.5
attributeKey	`dpl.core.processing_activity_id`
attributeValue	12c21c2a-0875-3543-9b16-21ja179fcf16
attributeKey	`dpl.core.data_subject_id`
attributeValue	13j2ec27-0cc4-3541-9av6-219a178fcfe5
`foreign_operation.span_id`	`<leeg>`

Log opvragenVergunningen (log vergunningenapplicatie)

Attribuut	Waarde
`span_id`	6042d706f53fec76
`name`	opvragenVergunningen
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 08:17:02.000
`end_time`	2024-07-29 08:17:02.000
`status_code`	OK
resource.name	Parkeeradmin
resource.version	2.1.6
attributeKey	`dpl.core.processing_activity_id`
attributeValue	12f2ec2a-0cc4-3541-9ae6-219a178fcfe4
attributeKey	`<leeg>`
attributeValue	`<leeg>`
`foreign_operation.span_id`	ba7cac7ca0489e42

Log tonenVergunningen (log gemeente)

Attribuut	Waarde
`span_id`	ba7cac7ca0489e42
`name`	tonenVergunningen
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 10:17:02.274
`end_time`	2024-07-29 10:17:02.291
`status_code`	OK
resource.name	MijnOmgeving
resource.version	1.0.5
attributeKey	`dpl.core.processing_activity_id`
attributeValue	11x2ec2a-0774-3541-9b16-21ba179fcf15
attributeKey	`dpl.core.data_subject_id`
attributeValue	13j2ec27-0cc4-3541-9av6-219a178fcfe5

Om uiteindelijk alle data te kunnen rapporteren, is het van belang dat data op een bepaalde manier aan elkaar gekoppeld is. In dit voorbeeld zijn de data op de volgende manier gekoppeld: Alt text

De relatie met de doelstellingen die gesteld zijn in de standaard Logboek dataverwerkingen worden, op basis van dit voorbeeld, als volgt concreet gerealiseerd:

het wegschrijven van logs van dataverwerkingen: In dit voorbeeld is het de betrokkene zelf die via een portaal zijn eigen data kan bekijken en wijzigen. Deze acties zijn dataverwerkingen en worden gelogd bij zowel de gemeenteapplicatie (data wordt getoond aan de betrokkene) als bij de vergunningenapplicatie (verstrekking specifieke informatie aan de gemeenteapplicatie).
het aan elkaar relateren van logs van dataverwerkingen: Er zijn in dit voorbeeld twee applicaties nodig om het totaal aan gevraagde informatie te kunnen tonen aan de betrokkene. Beide applicaties hebben een logboek voor verwerkte data. Om een totaalbeeld van de gelogde data te kunnen construeren, is een relatie tussen de logs nodig. In dit voorbeeld wordt de koppeling gelegd door het span_id en trace_id (gemeentelogboek) te linken aan het foreign_operation.span_id en trace_id (vergunningenlogboek).
het aan elkaar relateren van dataverwerkingen over de grenzen van systemen: Naast het koppelen van logs van diverse applicaties, wordt ook een koppeling gelegd met het Register van verwerkingsactiviteiten. Dit gebeurt per applicatie op basis van het processing_activity_id (register) te koppelen aan dpl.core.processing_activity_id (logboek). De diverse registers hebben geen directe koppeling met elkaar.

De applicatie MOET een Trace starten voor iedere Dataverwerking waarvan nog geen Trace bekend is. Bij elke start van een verwerking wordt een trace_id aangemaakt. Bijvoorbeeld: in het voorbeeld komt er een bericht binnen bij de 'MijnOmgeving' van de gemeente (opvragenVergunningenVraag). Er wordt direct een trace_id aangemaakt.
De applicatie MOET voor iedere Dataverwerking een logregel wegschrijven in een Logboek. Log Sampling is niet toegestaan. Een dataverwerking wordt opgeslagen als deze volledig is afgerond. In het voorbeeld is te zien dat een logregel wordt geschreven op het moment dat de vraag- en het antwoordbericht zijn afgerond.
De applicatie MOET bijhouden of een Dataverwerking geslaagd of mislukt is en dit per Dataverwerking als status meegeven aan het Logboek. Bij elke logregel in het voorbeeld staat de status_code vermeld ('OK').
Als een Dataverwerking meerdere Betrokkenen heeft dan MOET de applicatie voor iedere betrokkene een aparte logregel wegschrijven. Een logregel kan naar 0 of 1 betrokkenen verwijzen. In het voorbeeld gaat het om één betrokkene (dpl.core.data_subject_id), er wordt steeds één logregel aangemaakt.
Als een applicatie aangeroepen kan worden vanuit een andere applicatie MOET de applicatie Trace Context metadata accepteren bij een dergelijke aanroepen deze metadata kunnen omzetten naar een foreign_operation bericht. Bij een externe verwerking (bijvoorbeeld opvragenVergunningen) geeft de 'MijnOmgeving' de trace_id en span_id mee aan de Vergunningenapplicatie. De vergunningenapplicatie registreert de trace_id, en span_id als foreign_operation.span_id.

Deze case beschrijft de binnengemeentelijke verhuizing van een persoon. De beschrijving is functioneel zo eenvoudig mogelijk. De burger komt aan de balie en er is geen sprake van meeverhuizende gezinsleden.

Het beschreven proces is een voorbeeld, het werkelijke proces kan anders verlopen.
Het proces is een 'happy flow', dit betekent dat validaties en eventuele foutsituaties in dit voorbeeld niet in ogenschouw worden genomen.
Autorisatieprocessen zijn in dit voorbeeld niet meegenomen.
Een Loggingsregel wordt toegevoegd aan het logboek per geheel afgeronde transactie. Er wordt dus geen aparte logregel aangemaakt per ontvangen of verstuurd bericht.

Schematisch ziet dit proces er als volgt uit:

De Baliemedewerker voert BSN van de burger in.
De Browser vraagt om persoonsdata bij de gemeentelijke Balieapplicatie.
De gemeentelijke Balieapplicatie vraag persoonsdata bij het BRP-systeem.
Het BRP systeem stuurt gevraagde data naar de gemeentelijke Balieapplicatie en logt de aanvraag.
De gemeentelijke Balieapplicatie stuurt de data naar de Browser en worden getoond aan de Baliemedewerker. De aanvraag wordt gelogd door de Balieapplicatie.
De Baliemedewerker voert de wijziging in en de Browser verstuurt de data naar de gemeentelijke Balieapplicatie.
De gemeentelijke Balieapplicatie verstuurt de data naar het BRP-systeem.
Het BRP-systeem verwerkt de wijziging, stuurt bevestiging terug naar de gemeentelijke Balieapplicatie en logt de verwerkingsactie.
De Browser vraagt de actuele persoonsdata op de gemeentelijke Balieapplicatie.
De gemeentelijke Balieapplicatie vraagt de persoonsdata op bij het BRP-systeem.
Het BRP-systeem stuurt de persoonsdata naar de gemeentelijke Balieapplicatie en logt de aanvraag.
De gemeentelijke Balieapplicatie stuurt de persoonsdata naar de Browser en logt de aanvraag.

Schematisch ziet dit proces er als volgt uit:

De volgende data worden gelogd in de diverse logmomenten:

Log opvragenPersoonsgegevens (log BRP)

Attribuut	Waarde
`span_id`	7a22eb38-bca6-463f-9955-54ab040287cb
`name`	opvragenPersoonsgegevens
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 08:16:49.000
`end_time`	2024-07-29 08:16:49.000
`status_code`	OK
resource.name	BRP
resource.version	2.0
attributeKey	`dpl.core.processing_activity_id`
attributeValue	12f2ec2a-0cc4-3541-9ae6-219a178fcfe4
attributeKey	`<leeg>`
attributeValue	`<leeg>`
`foreign_operation.span_id`	b2e339a595246e01

Log tonenNAWGegevens (log gemeente)

Attribuut	Waarde
`span_id`	b2e339a595246e01
`name`	tonenNAWGegevens
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 10:16:49.690
`end_time`	2024-07-29 10:16:49.723
`status_code`	OK
resource.name	Balieapp
resource.version	1.0.5
attributeKey	`dpl.core.processing_activity_id`
attributeValue	11x2ec2a-0774-3541-9b16-21ba179fcf15
attributeKey	`dpl.core.data_subject_id`
attributeValue	13j2ec27-0cc4-3541-9av6-219a178fcfe5

Log wijzigenPersoonsgegevens (log BRP)

Attribuut	Waarde
`span_id`	433f276975204ccf
`name`	wijzigenPersoonsgegevens
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 08:17:02
`end_time`	2024-07-29 08:17:02
`status_code`	OK
resource.name	BRP
resource.version	2.0
attributeKey	`dpl.core.processing_activity_id`
attributeValue	8c714e4a-a538-36f7-8b1f-37a6884cc68c
attributeKey	`<leeg>`
attributeValue	`<leeg>`
`foreign_operation.span_id`	414514cf1d40d6b2

Log wijzigenPersoonsgegevens (log gemeente)

Attribuut	Waarde
`span_id`	414514cf1d40d6b2
`name`	wijzigenPersoonsgegevens
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 08:17:02.000
`end_time`	2024-07-29 08:17:02.000
`status_code`	OK
resource.name	Balieapp
resource.version	1.0.5
attributeKey	`dpl.core.processing_activity_id`
attributeValue	19u2dd2a-0cb7-3541-9ae6-217a178fc9e6
attributeKey	`dpl.core.data_subject_id`
attributeValue	13j2ec27-0cc4-3541-9av6-219a178fcfe5
`foreign_operation.span_id`	`<leeg>`

Log opvragenPersoonsgegevens (log BRP)

Attribuut	Waarde
`span_id`	7a95b6989d2b28c7
`name`	opvragenPersoonsgegevens
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 08:17:02.000
`end_time`	2024-07-29 08:17:02.000
`status_code`	OK
resource.name	BRP
resource.version	2.0
attributeKey	`dpl.core.processing_activity_id`
attributeValue	0b1ff20a-3ecb-34bf-8cf5-e4cbacb046ab
attributeKey	`dpl.core.data_subject_id`
attributeValue	`<leeg>`
`foreign_operation.span_id`	df524ee2a3fd5ddf

Log tonenNAWGegevens (log gemeente)

Attribuut	Waarde
`span_id`	df524ee2a3fd5ddf
`name`	tonenNAWGegevens
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 10:17:02.010
`end_time`	2024-07-29 10:17:02.039
`status_code`	OK
resource.name	Balieapp
resource.version	1.0.5
attributeKey	`dpl.core.processing_activity_id`
attributeValue	12c21c2a-0875-3543-9b16-21ja179fcf16
attributeKey	`dpl.core.data_subject_id`
attributeValue	13j2ec27-0cc4-3541-9av6-219a178fcfe5
`foreign_operation.span_id`	`<leeg>`

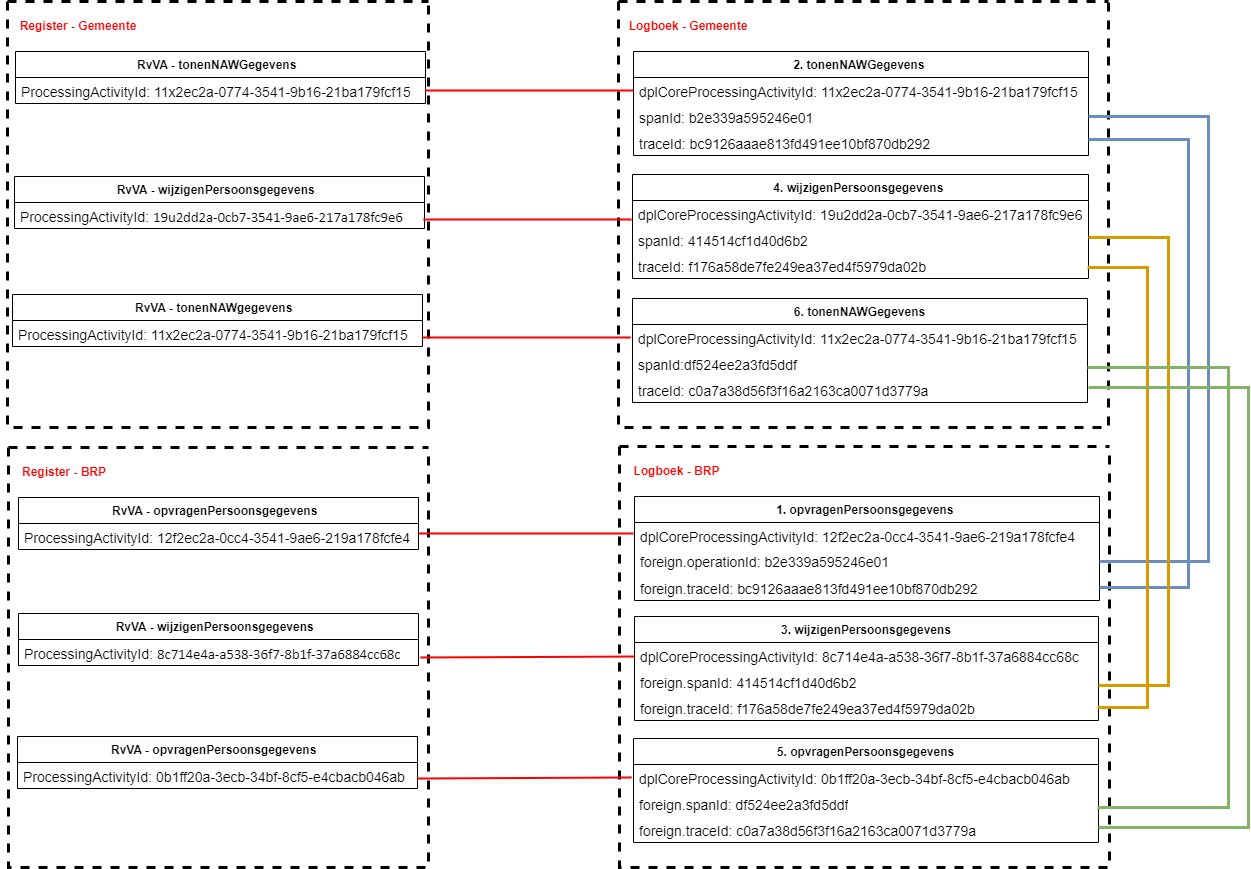

Om uiteindelijk alle data te kunnen rapporteren, is het van belang dat data op een bepaalde manier aan elkaar gekoppeld zijn. In dit voorbeeld is de data op de volgende manier gekoppeld: Alt text

De relatie met de doelstellingen die gesteld zijn in de standaard Logboek dataverwerkingen worden, op basis van dit voorbeeld, als volgt concreet gerealiseerd:

het wegschrijven van logs van dataverwerkingen: In dit voorbeeld is het de Baliemedewerker die via een Balieapplicatie de data van een Betrokkene kan bekijken en wijzigen. Deze acties zijn dataverwerkingen en worden gelogd bij zowel de Balieapplicatie als bij het BRP-systeem.
het aan elkaar relateren van logs van dataverwerkingen: Er zijn in dit voorbeeld twee applicaties nodig om het totaal aan gevraagde informatie te kunnen tonen aan de betrokkene. Beide applicaties hebben een logboek voor verwerkte data. Om een totaalbeeld van de gelogde data te kunnen construeren, is een relatie tussen de logs nodig. In dit voorbeeld wordt de koppeling gelegd door het span_id en trace_id (gemeentelogboek) te linken aan het foreign_operation.span_id (BRP-logboek).
het aan elkaar relateren van dataverwerkingen over de grenzen van systemen: Naast het koppelen van logs van diverse applicaties, wordt ook een koppeling gelegd met het Register van verwerkingsactiviteiten. Dit gebeurt per applicatie op basis van het processing_activity_id (register) te koppelen aan dpl.core.processing_activity_id (logboek). De diverse registers hebben geen directe koppeling met elkaar.

Standaard Logverwerkingen: paragraaf 3.3.1 Gedrag

De applicatie MOET een Trace starten voor iedere Dataverwerking waarvan nog geen Trace bekend is. Bij elke start van een verwerking wordt een trace_id aangemaakt. Bijvoorbeeld: in het voorbeeld komt er een bericht binnen bij de Balieapplicatie van de gemeente (tonenNAWGegevens). Er wordt direct een trace_id aangemaakt.
De applicatie MOET voor iedere Dataverwerking een logregel wegschrijven in een Logboek. Log Sampling is niet toegestaan. Een dataverwerking wordt opgeslagen als deze volledig is afgerond. In het voorbeeld is te zien dat een logregel wordt geschreven op het moment dat de vraag- en het antwoordbericht zijn afgerond.
De applicatie MOET bijhouden of een Dataverwerking geslaagd of mislukt is en dit per Dataverwerking als status meegeven aan het Logboek. Bij elke logregel in het voorbeeld staat de status_code vermeld ('OK').
Als een Dataverwerking meerdere Betrokkenen heeft dan MOET de applicatie voor iedere betrokkene een aparte logregel wegschrijven. Een logregel kan naar 0 of 1 betrokkenen verwijzen. In het voorbeeld gaat het om één betrokkene (dpl.core.data_subject_id), er wordt steeds één logregel aangemaakt.
Als een applicatie aangeroepen kan worden vanuit een andere applicatie MOET de applicatie Trace Context metadata accepteren bij een dergelijke aanroepen deze metadata kunnen omzetten naar een foreign_operation bericht. Bij een externe verwerking (bijvoorbeeld opvragenPersoonsgegevens) geeft de Balieapplicatie de trace_id en span_id mee aan het BRP-systeem. Het BRP-systeem registreert de trace_id, en span_id als foreign_operation.span_id.

Deze case beschrijft de samenstelling van een huishouding op een bepaald adres. De beschrijving is functioneel zo eenvoudig mogelijk, een burger komt aan de balie en er is geen sprake van wijzigingen in de huishouding.

Het beschreven proces is een voorbeeld, het werkelijke proces kan anders verlopen.
Het proces is een 'happy flow', dit betekent dat validaties en eventuele foutsituaties in dit voorbeeld niet in ogenschouw worden genomen.
Autorisatieprocessen zijn in dit voorbeeld niet meegenomen.
Een Loggingsregel wordt toegevoegd aan het logboek per geheel afgeronde transactie. Er wordt dus geen aparte logregel aangemaakt per ontvangen of verstuurd bericht.
Het is optioneel om het BSN (dpl.core.data_subject_id) te versleutelen ten behoeve van extra databeveiliging. In dit voorbeeld wordt versleuteling van data toegepast.

Schematisch ziet dit proces er als volgt uit:

De Baliemedewerker voert adres van de burger in.
De Browser vraagt om persoonsdata bij de gemeentelijke Balieapplicatie.
De gemeentelijke Balieapplicatie vraag persoonsdata bij het BRP-systeem.
Het BRP systeem stuurt gevraagde data naar de gemeentelijke Balieapplicatie en logt de aanvraag.
De gemeentelijke Balieapplicatie stuurt de data naar de Browser en worden getoond aan de Baliemedewerker. De aanvraag wordt gelogd door de Balieapplicatie.

Schematisch ziet dit proces er als volgt uit:

Schematische weergave verhuizing registeren

De volgende data worden gelogd in de diverse logmomenten:

Log opvragenPersoonsgegevens (log BRP) persoon 1

Attribuut	Waarde
`span_id`	7a22eb38-bca6-463f-9955-54ab040287cb
`name`	opvragenPersoonsgegevens
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 08:16:49.000
`end_time`	2024-07-29 08:16:49.000
`status_code`	OK
resource.name	BRP
resource.version	2.0
attributeKey	`dpl.core.processing_activity_id`
attributeValue	12f2ec2a-0cc4-3541-9ae6-219a178fcfe4
`foreign_operation.span_id`	b2e339a595246e01
BSN 1	`<leeg>`
attributeKey	`dpl.core.data_subject_id`
attributeValue	ddj2ey299-0cf4-3541-9ar6-21ia178fcfrr
`span_id`	r2e3229059BG246e01
`parent_span_id`	7a22eb38-bca6-463f-9955-54ab040287cb

Log opvragenPersoonsgegevens (log BRP) persoon 2

Attribuut	Waarde
`span_id`	7a22eb38-bca6-463f-9955-54ab040287cb
`name`	opvragenPersoonsgegevens
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 08:16:49.000
`end_time`	2024-07-29 08:16:49.000
`status_code`	OK
resource.name	BRP
resource.version	2.0
attributeKey	`dpl.core.processing_activity_id`
attributeValue	12f2ec2a-0cc4-3541-9ae6-219a178fcfe4
`foreign_operation.span_id`	b2e339a595246e01
BSN 2	`<leeg>`
attributeKey	`dpl.core.data_subject_id`
attributeValue	f4j2ey299-3er4-3aa41-9ar6-21ia178fc3tyy
`span_id`	9as5y3t-3ca7-463f-wwt9a5-54ab0402rft
`parent_span_id`	7a22eb38-bca6-463f-9955-54ab040287cb

Log tonenNAWGegevens (log gemeente) persoon 1

Attribuut	Waarde
`span_id`	b2e339a595246e01
`name`	tonenNAWGegevens
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 10:16:49.690
`end_time`	2024-07-29 10:16:49.723
`status_code`	OK
resource.name	Balieapp
resource.version	1.0.5
attributeKey	`dpl.core.processing_activity_id`
attributeValue	11x2ec2a-0774-3541-9b16-21ba179fcf15
BSN 1	`<leeg>`
attributeKey	`dpl.core.data_subject_id`
attributeValue	13j2ec27-0cc4-3541-9av6-219a178fcfe5
`span_id`	42f33gfa595246ert
`parent_span_id`	b2e339a595246e01

Log tonenNAWGegevens (log gemeente) persoon 2

Attribuut	Waarde
`span_id`	b2e339a595246e01
`name`	tonenNAWGegevens
`parent_span_id`	`<leeg>`
`trace_id`	c6adf4df949d03c662b53e95debdc411
`start_time`	2024-07-29 10:16:49.690
`end_time`	2024-07-29 10:16:49.723
`status_code`	OK
resource.name	Balieapp
resource.version	1.0.5
attributeKey	`dpl.core.processing_activity_id`
attributeValue	11x2ec2a-0774-3541-9b16-21ba179fcf15
BSN 2	`<leeg>`
attributeKey	`dpl.core.data_subject_id`
attributeValue	342ec27-aa41-dav6-219a178f5ty6
`span_id`	aef53rfa59e240ert
`parent_span_id`	b2e339a595246e01

Om uiteindelijk alle data te kunnen rapporteren, is het van belang dat data op een bepaalde manier aan elkaar gekoppeld zijn. In dit voorbeeld zijn de data op de volgende manier gekoppeld: Alt text

De relatie met de doelstellingen die gesteld zijn in de standaard Logboek dataverwerkingen worden, op basis van dit voorbeeld, als volgt concreet gerealiseerd:

het wegschrijven van logs van dataverwerkingen: In dit voorbeeld is het de Baliemedewerker die via een Balieapplicatie de data van een Betrokkene kan bekijken. Deze acties zijn dataverwerkingen en worden gelogd bij zowel de Balieapplicatie als bij het BRP-systeem.
het aan elkaar relateren van logs van dataverwerkingen: Er zijn in dit voorbeeld twee applicaties nodig om het totaal aan gevraagde informatie te kunnen tonen aan de betrokkene. Beide applicaties hebben een logboek voor verwerkte data. Om een totaalbeeld van de gelogde data te kunnen construeren, is een relatie tussen de logs nodig. In dit voorbeeld wordt de koppeling gelegd door het span_id en trace_id (gemeentelogboek) te linken aan het foreign_operation.span_id en foreign_operation.trace_id (BRP-logboek). De aanroep van de gemeente-applicatie naar het BRP betreft één opvraag op basis van één adres, één span_id en één trace_id. Het resultaat is meervoudig en moeten naar dezelfde span_id en trace_id leiden van de gemeente-applicatie. Het onderscheid zit in de verschillende BSN's van de personen die via een parent_span_id gekoppeld zijn.
het aan elkaar relateren van dataverwerkingen over de grenzen van systemen: Naast het koppelen van logs van diverse applicaties, wordt ook een koppeling gelegd met het Register van verwerkingsactiviteiten. Dit gebeurt per applicatie op basis van het processing_activity_id (register) te koppelen aan dpl.core.processing_activity_id (logboek). De diverse registers hebben geen directe koppeling met elkaar.

De applicatie MOET een Trace starten voor iedere Dataverwerking waarvan nog geen Trace bekend is. Bij elke start van een verwerking wordt een trace_id aangemaakt. Bijvoorbeeld: in het voorbeeld komt er een bericht binnen bij de Balieapplicatie van de gemeente (tonenNAWGegevens). Er wordt direct een trace_id aangemaakt.
De applicatie MOET voor iedere Dataverwerking een logregel wegschrijven in een Logboek. Log Sampling is niet toegestaan. Een dataverwerking wordt opgeslagen als deze volledig is afgerond. In het voorbeeld is te zien dat logregels worden geschreven op het moment dat de vraag- en het antwoordbericht zijn afgerond.
De applicatie MOET bijhouden of een Dataverwerking geslaagd of mislukt is en dit per Dataverwerking als status meegeven aan het Logboek. Bij elke logregel in het voorbeeld staat de status_code vermeld ('OK').
Als een Dataverwerking meerdere Betrokkenen heeft dan MOET de applicatie voor iedere betrokkene een aparte logregel wegschrijven. Een logregel kan naar 0 of 1 betrokkenen verwijzen. In het voorbeeld gaat het om twee betrokkenen (dpl.core.data_subject_id), er wordt één logregel aangemaakt per BSN.
Als een applicatie aangeroepen kan worden vanuit een andere applicatie MOET de applicatie Trace Context metadata accepteren bij een dergelijke aanroepen deze metadata kunnen omzetten naar een foreign_operation bericht. Bij een externe verwerking (bijvoorbeeld opvragenPersoonsgegevens) geeft de Balieapplicatie de trace_id en span_id mee aan het BRP-systeem. Het BRP-systeem registreert de trace_id, en span_id als foreign_operation.span_id.

Dit project biedt een overzicht van dataverwerkingen binnen de overheid, waaronder het Register van de verwerkingsactiviteiten (RvvA). Dit register documenteert hoe data worden verwerkt, waarschijnlijk ter ondersteuning van transparantie en naleving van de Algemene Verordening Gegevensbescherming (AVG).

Je kunt de voorbeeldapplicatie van het logboek en de specifieke RvvA-sectie hier bekijken:

Dit hoofdstuk bevat voorbeelden van use cases, gebaseerd op praktijkscenario's uit workshops. Ze illustreren hoe de standaard Logboek Dataverwerkingen kan worden toegepast in samenwerkingen tussen organisaties. De voorbeelden zijn niet-normatief en dienen ter verduidelijking voor organisaties met vergelijkbare processen.

In AVG artikel 30-1f wordt de volgende maatregel benoemd: Elke verantwoordelijke en, in voorkomend geval, de vertegenwoordiger van de verantwoordelijke houdt een register van de verwerkingsactiviteiten die onder hun verantwoordelijkheid plaatsvinden. Dat register bevat alle volgende gegevens: indien mogelijk, de beoogde termijnen waarbinnen de verschillende categorieën van gegevens moeten worden gewist.

De concrete datum waarop een dataverwerking moet worden gewist uit het logboek, kan bepaald worden door middel van het bewaartermijn in het register en de eindtijd waarop een dataverwerking is gelogd in het logboek. Daardoor is het onnodig om de concrete verwijderdatum van een dataverwerking te registreren in het logboek.

Wanneer een logregel verwijderd moet worden, is afhankelijk van de situatie van een organisatie en het beleid van bewaarperiodes:

Gelijke bewaartermijn: Als het beleid is dat alle logregels dezelfde bewaartijd hebben, kan er bijvoorbeeld elke dag een batch draaien die kijkt naar de eindtijd van een logregel en berekent of deze verwijderd kan worden.
Verschillende bewaartermijnen: Als er per activiteit een andere bewaartermijn geldt, moet dat duidelijk worden aangegeven in het Register van Verwerkingsactiviteiten per activiteit in het veld envisagedTimeLimit.

Voorbeelden van waarden van het veld envisagedTimeLimit:

Datum (Date) of Datum/Tijd (DateTime): 2025-02-23T00:00:00
Geheel getal (Integer): 15 (dagen/maanden/jaren)
Tekst (String): "20 jaar na onherroepelijk worden besluit"

Het belangrijkste is dat de organisatie duidelijk kan aantonen (verantwoordingsplicht) waarom een bepaalde bewaartermijn is gekozen en dat deze termijn in lijn is met de AVG. Dit betekent dat de keuze van het datatype minder cruciaal is dan de heldere vastlegging en naleving van de bewaartermijn zelf.

Concreet zou de logverwijderingssituatie er als volgt uit kunnen zien: logverwijderingssituatie Use Case 01

Scenario 1: Als het is toegestaan om een vaste retentieperiode voor alle logregels te hanteren, dan zou deze kunnen worden vastgelegd in de envisedTimeLimit in een profiel. Dagelijks wordt een batch gedraaid om te bepalen of een logregel mag worden verwijderd. Als Huidige datum – envisedTimeLimit < end_time dan mag de logregel worden verwijderd.

Voorbeeld:

Huidige datum: 1-8-2025
envisedTimeLimit: 6 maanden
end_time: 1-1-2025

1-8-2025 – 6 maanden = 1-2-2025, de logregel mag dus verwijderd worden.

Scenario 2: Als het niet is toegestaan om een vaste retentieperiode voor alle logregels te hanteren, dan moet deze worden vastgelegd in de envisedTimeLimit in het Register van Verwerkingsactiviteiten per activiteit. De batch moet nu op basis van dpl.core.processing_activity_id de envisedTimeLimit opzoeken in het Register van Verwerkingsactiviteiten en bepalen of de logregel verwijderd mag worden.

Noot

Let op:

De standaard Logboek Dataverwerkingen schrijft niet voor hoe het mechanisme van het verwijderen van logregels zou moeten werken. Het ontwerp en de architectuur moeten door de organisatie zelf bepaald worden.
De standaard Logboek Dataverwerkingen schrijft niet voor wat de retentietijd is voor activiteiten. Het is de taak van de organisatie om te bepalen (op basis van de wettelijke basis) wat de bewaartijd is van een logregel.
Het veld envisedTimeLimit in het Register van Verwerkingsactiviteiten moet altijd worden ingevuld, ook al is de bewaartijd voor alle activiteiten hetzelfde.

Nee, in het Logboek Verwerkingsgegevens worden geen vlaggen gelogd waardoor kan worden gezien dat de gegevens niet getoond mogen worden aan een burger. Het is aan de organisatie om procedures op te stellen om te regelen dat in specifieke gevallen data niet getoond mag worden aan een burger.

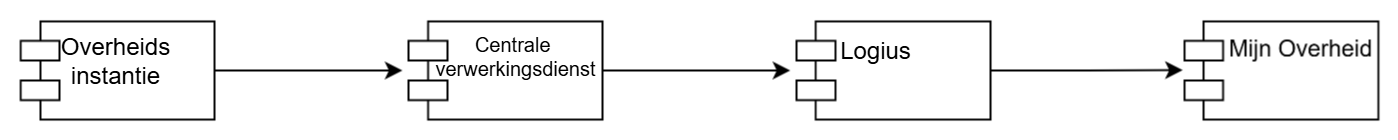

Een overheidsinstantie stuurt mededelende berichten in batchvorm naar een centrale verwerkingsdienst.
De centrale verwerkingsdienst (intermediair) verwerkt de batch en maakt hier individuele bestanden van. Deze individuele bestanden worden verstuurd naar Logius.
Logius verstuurt het individueel bestand naar de juiste inbox van de burger in MijnOverheid.

intermediairsituatie_UseCase03

Voor zowel de verwerking van de batch als het verzenden van de (individuele) berichten wordt een logregel aangemaakt (in beide gevallen komt een BSN ‘tevoorschijn’).
De trace_id wordt aangeleverd door de overheidsinstantie, er wordt door de centrale verwerkingsdienst (intermediair) geen aparte trace_id aangemaakt noch wordt er een foreign_trace_id gelogd.
De centrale verwerkingsdienst (intermediair) heeft een eigen Register van Verwerkingsactiviteiten (via dpl.core.processing_activity_id).
De allereerste logregel geldt als ‘kapstok’, alle logregels daarna refereren naar de span_id van deze allereerste logregel via parent_span_id.
Elk individueel BSN krijgt een eigen logregel.

Veld	Logregel 1	Logregel 2
trace_id	bc9126aaae813fd491ee10bf870db292	bc9126aaae813fd491ee10bf870db292
span_id	b2e339a595246e01	414514cf1d40d6b2
parent_span_id	NA	b2e339a595246e01
name	VerwerkBatch	VerzendBericht
start_time	2024-07-29 10:16:49.690	2024-07-29 10:16:49.690
end_time	2024-07-29 10:16:49.723	2024-07-29 10:16:49.723
status_code	OK	OK
resource.name	BatchVerwerking	ZendDienst
resource.version	1.0	2.1
attributeKey1	dpl.core.processing_activity_id	dpl.core.processing_activity_id
attributeValue1	11x2ec2a-0774-3541-9b16	12f2ec2a-0cc4-3541-9ae6
attributeKey2	dpl.core.data_subject_id	dpl.core.data_subject_id
attributeValue2	13j2ec27-0cc4-3541-9av6	19u2dd2a-0cb7-3541-9ae6-217
attributeKey3	dpl.core.data_subject_id_type	dpl.core.data_subject_id_type
attributeValue3	BSN	BSN
attributeKey4	dpl.core.foreign_operation.span_id	dpl.core.foreign_operation.span_id
attributeValue4	8ccfd3c567c51d68937c263e00a352be	8ccfd3c567c51d68937c263e00a352be

Noot

Als het bericht 1 op 1 zou worden doorgestuurd, zou één logregel kunnen volstaan (geen persoonsgegevens zichtbaar).

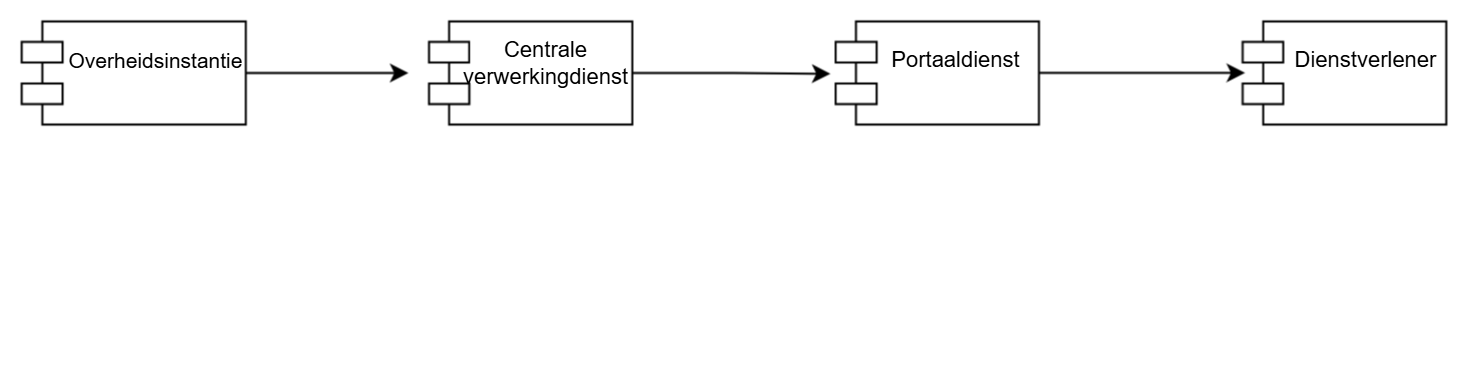

Een overheidsinstantie stuurt mededelende berichten in batchvorm naar een centrale verwerkingsdienst (intermediair).
De centrale verwerkingsdienst verwerkt batch en maakt hier individuele files van. De individuele files worden verstuurd naar een portaaldienst (bijv. Digipoort).
De portaaldienst verstuurt de individuele file naar de juiste dienstverlener.

intermediairsituatie_UseCase04

Noot

Als er geen HTTP protocol wordt gebruikt, moet er op een bepaalde manier toch headerinformatie worden verzonden.

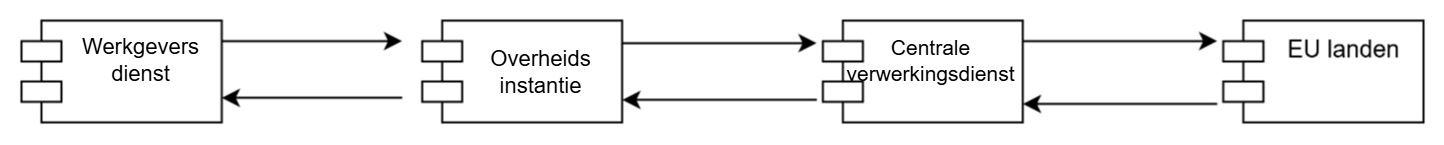

Een werkgeversdienst zendt individuele berichten naar een overheidsinstantie met betrekking tot personen met een werkverleden.
De overheidsinstantie bundelt persoonsgebeurtenisberichten in een batch en zendt deze naar een centrale verwerkingsdienst (intermediair).
De centrale verwerkingsdienst verwerkt de batch en maakt hier individuele files van en zendt deze naar het juiste EU-land.

intermediairsituatie_UseCase05

Het proces kan ook andersom:

EU-land komt een persoonsgebeurtenisbericht (bijvoorbeeld van een persoon in het buitenland) en zendt deze naar de centrale verwerkingsdienst.
De centrale verwerkingsdienst bundelt persoonsgebeurtenisberichten van diverse EU-landen en stuurt deze als batch naar de overheidsinstantie.
De overheidsinstantie stuurt de batch door naar de werkgeversdienst.

Noot

De organisatie die als centrale verwerkingsdienst acteert zou een trace_id aan moeten maken op het moment dat er een bericht vanuit een EU-land komt.
De overheidsinstantie in deze afbeelding is verantwoordelijke ook al komt het initiële bericht vanuit de werkgeversdienst.
Niet elke organisatie geeft een acknowledgement terug.

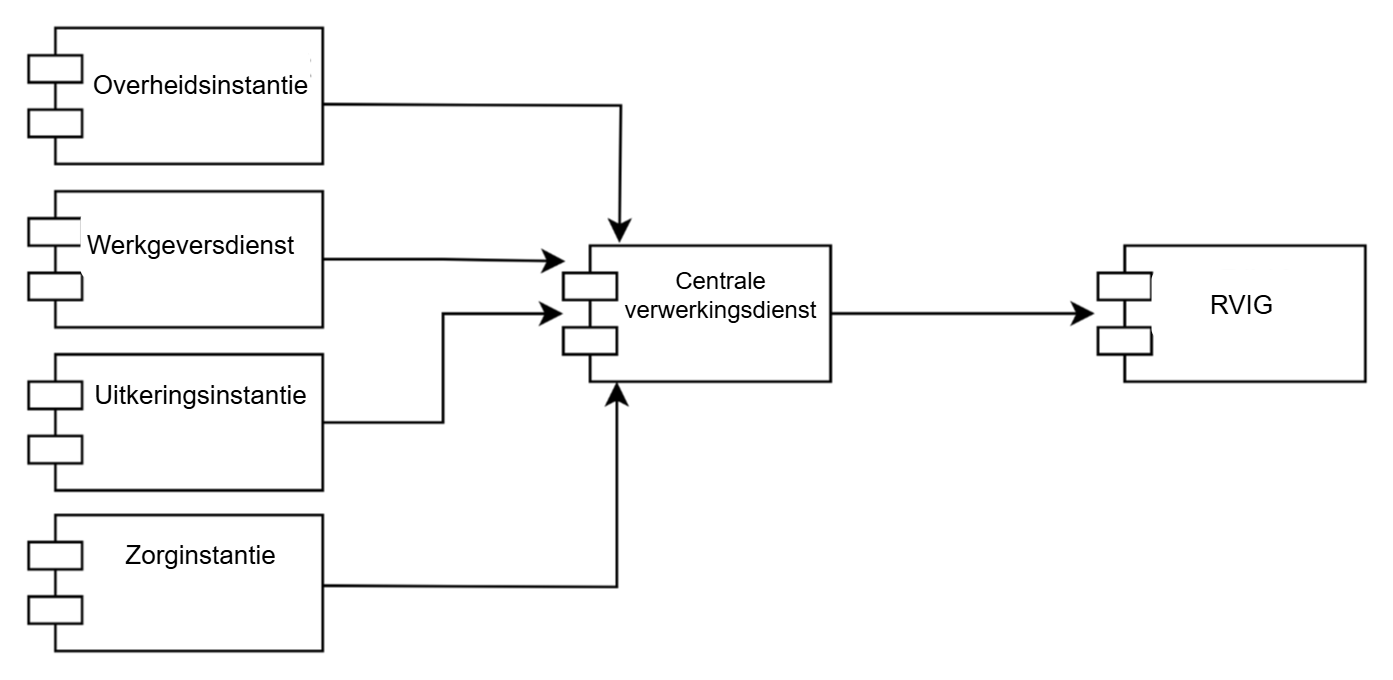

Een overheidsinstantie/werkgeversdienst/uitkeringsinstantie/zorginstantie stuurt aanpassing ten aanzien van RNI naar een centrale verwerkingsdienst.
De centrale verwerkingsdienst stuurt aanpassing naar de RVIG (Rijksdienst voor identiteitsgegevens). In dit voorbeeld maakt de centrale verwerkingsdienst alleen individuele berichten indien aanpassingen in batchvorm zijn aangeleverd.
De RVIG voert de aanpassing uit in de RNI.

intermediairsituatie_UseCase06

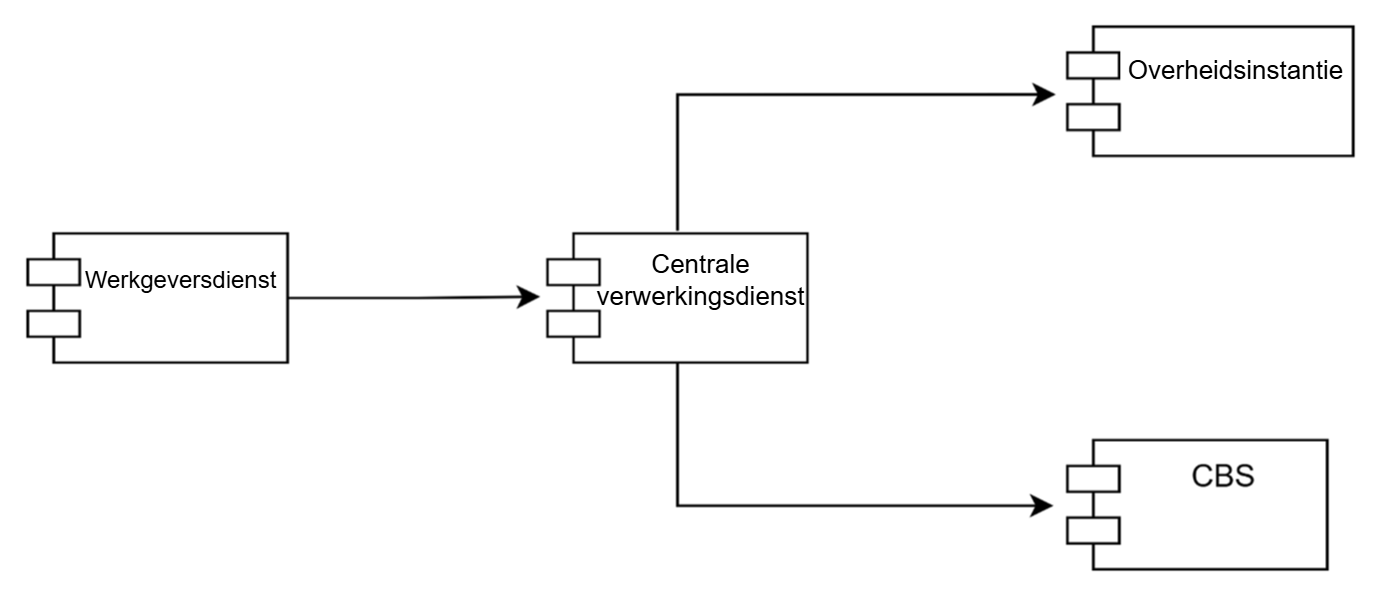

Een werkgeversdienst verstuurt statistische informatie over burgers bedoeld voor zowel een overheidsinstantie als het CBS (twee aparte berichten) in batch via een centrale verwerkingsdienst (intermediair).
De centrale verwerkingsdienst verwerkt de batch en stuurt individuele berichten naar zowel de overheidsinstantie als het CBS.
Het CBS anonimiseert de aangeleverde data.

intermediairsituatie_UseCase07

Noot

Het CBS moet de verwerking loggen van verwerkingen persoonsgegevens om persoonsgegevens te anonimiseren.

Inleiding Logboek dataverwerkingen

Logius Praktijkrichtlijn Werkversie 13 november 2025

Status van dit document

Conformiteit

1. Feedback en Issues

Samenvatting

2. Inleiding

2.1 Aanleiding en context van Logboek dataverwerkingen

2.1.1 Standaard als technisch middel

2.2 Scope van de Standaard Logboek dataverwerkingen

2.2.1 In scope van deze standaard

2.2.2 Buiten scope van deze standaard

2.3 Totstandkoming van de standaard

2.3.1 aanleiding en achtergrond

2.3.2 Interdisciplinaire aanpak

2.3.3 Beheer en doorontwikkeling

3. Architectuur

3.1 Context

3.1.1 Bedrijfsarchitectuur

3.1.2 Informatie­architectuur (Information systems architecture)

3.1.3 Technische architectuur (Technical architecture)

Netwerken en slimme apparaten

3.1.4 Software architectuur

Platformen voor dagelijkse exploitatie en huisvesting

Aspectgebieden

3.1.5 Relaties GDI architectuurprincipes en de standaard

3.2 De relatie tussen logboekelementen, waarom eigenlijk?

3.2.1 Welke relatiedata moeten er dan worden opgeslagen per Logregel?

3.2.2 Het logboek en het Register van Verwerkingsactiviteiten

3.2.3 trace_id als grootste gemene deler

3.2.4 Relatie tussen (sub)Operations

3.2.5 Voorbeeld van een traceringsconstructie

3.2.6 Situatieschets

3.2.7 Procesgang

3.2.8 processing_activity_id

3.2.9 trace_id

3.2.10 span_id

3.2.11 Totaalbeeld

4. Besluitenlijst

Logregels bevatten alleen wat nodig is voor verantwoording door verantwoordelijke

Context en probleemstelling

Besluit

Gevolgen

Logregels bevatten geen gegevens die al vastliggen in een Register

Context en probleemstelling

Besluit

Gevolgen

Loggen van een verwerking

Tonen van een verwerking

Bewaartermijnen worden in het Profiel vastgelegd

Context en probleemstelling

Besluit

Gevolgen

Geen data over gebruikers in logregels

Context en probleemstelling

Besluit

Gevolgen

Standaard beschrijft geen interface voor verwijderen van logs

Context en probleemstelling

Besluit

Gevolgen

Vertrouwelijkheid wordt vastgelegd per Verwerkingsactiviteit

Context en probleemstelling

Besluit

Gevolgen

Verwijzingen naar Registers zijn zo los mogelijk

Context en probleemstelling

Besluit

Gevolgen

Log Sampling is niet toegestaan

Context en probleemstelling

Besluit

Gevolgen

Pseudonimiseren data

Context

Vraag:

Overwegingen:

Besluit

foreign_trace_id wordt niet meer opgeslagen

Context en probleemstelling

Logius Praktijkrichtlijn
Werkversie 13 november 2025

3.1.2 Informatiearchitectuur (Information systems architecture)

`foreign_trace_id` wordt niet meer opgeslagen
